Правила ухода и эксплуатации
Чтобы двери и окна прослужили долго, придерживайтесь следующих рекомендаций:
Металлопластиковый профиль и фурнитуру следует защищать от попадания грязи и пыли во время проведения строительно-ремонтных работ.
Также профиль нужно защищать от контакта с горячими частицами металла во время сварочных работ или резки металлических изделий болгаркой.
Мойку металлопластикового профиля и стеклопакета следует осуществлять с применением мыльного раствора либо неабразивных моющих средств, в составе которых отсутствуют кислоты и растворители.
Особое внимание нужно уделять дверному порогу, который в наибольшей степени подвержен загрязнению. Во время уборки в помещении его необходимо пылесосить.
В начале тёплого сезона прижим металлопластиковой двери следует ослаблять, а в начале холодного — усиливать
Прижим регулируется путём вращения одного из винтов на дверных навесах. Всего на каждой петле имеется по три винта, каждый из которых при вращении перемещает полотно по одной из взаимно перпендикулярных осей.
Дважды в год необходимо проводить обслуживание, которое состоит в следующем:
- все подвижные механизмы смазываются;
- производится очистка от грязи расположенных внизу дренажных отверстий (кроме межкомнатных дверей);
- проверяется состояние резиновых уплотнителей, при обнаружении загрязнений производится их очистка;
- резиновые уплотнители натираются силиконовыми смазками (предотвращают быстрое старение полимера).
Благодаря герметичности, высокому термическому сопротивлению и невосприимчивости к колебаниям температурно-влажностного режима металлопластиковые двери и окна к настоящему времени оказались весьма востребованными. Но монтаж таких конструкций мало чем отличается от монтажа обычных деревянных аналогов. Приведённая в данной статье инструкция поможет пользователю самостоятельно справиться с этой задачей, а также создать условия, при которых окна и двери прослужат максимально долгий срок.
Инструкция: как установить самостоятельно?
Для успешного монтажа подоконника, необходимо в точности следовать технологической карте и выполнить 4 основных этапа работ, перечисленных ниже:
-
Разметка подоконной доски перед установкой:
- мастер снимает мерки с нижней части оконного проёма – ширину, а также остаточную толщину участка стены;
- размеры переносятся на изделие, в характерных точках ставятся метки карандашом;
- с помощью линейки наносится разметка в виде ровных сплошных линий;
- при необходимости выборки углов, места будущего раскроя наносятся с помощью угольника.
-
Раскрой подоконной доски:
- сразу после нанесения разметки, элемент устанавливается в неподвижное положение таким образом, чтобы место раскроя находилось в свободном доступе;
- в зависимости от материала, осуществляется распил доски с применением разных инструментов, строго по линии разметки;
- после раскроя, края тщательно дорабатываются и торцуются с использованием напильников и других абразивов;
- заготовка примеряется к посадочному месту и, в случае необходимости, дорабатывается до осуществления нормальной стыковки с элементами оконного проёма.
-
Установка подоконника:
- готовый элемент очищается от пыли и обезжиривается;
- таким же образом подготавливается посадочная плоскость;
- в зависимости от типа материала, на поверхность монтажа наносится разный адгезионный материал ровным слоем;
- подоконная доска устанавливается в проектное положение и фиксируется методом прижима;
- соблюдение горизонтальной плоскости, а также постоянного вылета проверяется строительным уровнем и угольником;
- при перекосе какого-либо угла или грани, необходимо простучать плоскость резиновым молотком.
-
Доработка элемента после монтажа:
- сразу после фиксации, подоконник необходимо распереть при помощи деревянных брусков, установленных по высоте окна, или струбцин. В противном случае, монтажная пена выдавит элемент или деформирует его;
- после твердения и полимеризации клеевых составов, прижим снимается;
- мастер ещё раз проверяет горизонтальную плоскость строительным уровнем;
- остатки монтажной пены срезаются выдвижным строительным ножом;
- на финальном этапе проводится герметизация всех монтажных зазоров и стыков, во избежание продувания с улицы и для достижения эстетического вида.
Установка подоконника ПВХ своими руками
Этому процессу следует уделить отдельное внимание. Обычно подоконники выпускаются с запасом, поэтому обрежьте лишнюю длину с помощью лобзика или болгарки
Если предусмотрен подставочный профиль, подставьте к нему подоконник и установите по уровню. Для этого под низ подложите деревянные брусочки. Оставшееся пространство заполните раствором, если промежуток достаточно большой. Если нет – обычной монтажной пеной.
После монтажа на подоконник следует поставить утяжелители. Подойдет и несколько бутылок с водой. Это не позволит ему подниматься под воздействием пены. Все излишки раствора следует удалить через 24 часа.
Этапы установки пластиковых окон своими руками
При установке профиля, нужно придерживаться правил. Весь процесс поделен на несколько этапов. Делают замеры, произвести демонтаж старой конструкции, после чего установить новую. Правильная установка пластиковых окон процесс трудоемкий, но результат скажет сам за себя.
Замеры
Перед началом замер, очищают проем от штукатурки. Она исказит полученные результаты. Замеры проводятся несколько раз, а затем выбирается наименьший результат. Ширину определяют, измерив дистанцию между откосами. Затем измеряют длину, дистанцию между откосом в верхней части и подоконником.
Чтобы измерить ширину подоконника, к цифре проема добавляется размер вылета, минус ширина рамы. Для водоотлива, добавляется 5 см, чтобы сделать загиб. Учитывают и наличие утеплителя или облицовки.
Заказ окна
После того, как все замеры сделаны, можно приступать к заказу евроокна. Готовые чертежи со всеми длинами приносят к производителю, который подбирает вариант в соответствии цены и качества.
Нет оптимального варианта выбора. Способы имеют минусы. Можно повредить стекло, при вставке в профиль. Но стекла можно повредить и в том случае, если они будут сразу вставлены, из-за большого веса.
Подготовительные работы
К подготовительной работе следует приступать только после того, как будут заказаны окна. Первым делом, необходимо убрать мебель, или закрыть ее пленкой.
При необходимости, из панелей достаются стеклопакеты. Для этого, вынимают вертикальные и горизонтальные штапики. Их нумеруют, для правильной сборки в дальнейшем. Затем, наклоняют раму и достают стекло. С навесов снимают заглушки и откручивают все болты. Для снятия окна, ручку переводят в режим проветривания.

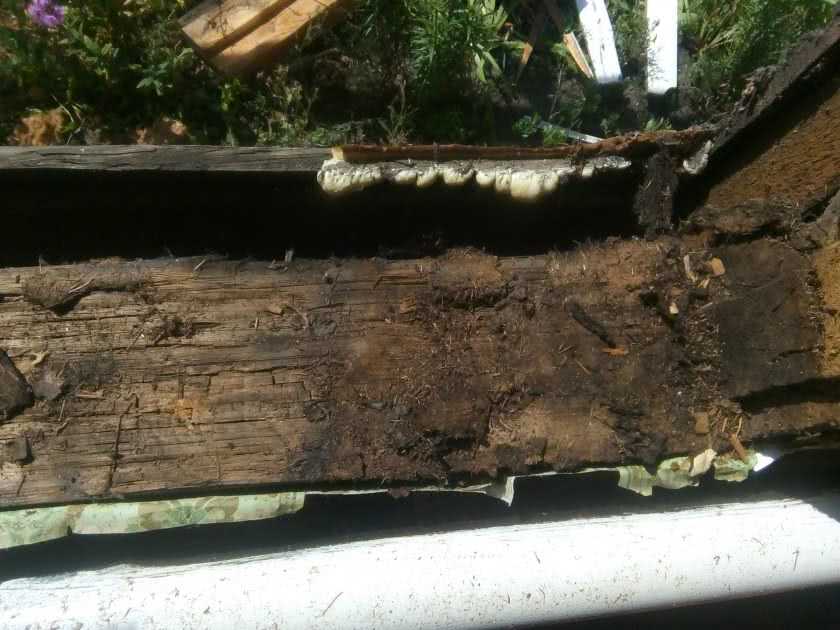

Демонтаж старого окна
Процесс демонтажа проводят непосредственно перед установкой новой системы. Для этого следуют порядку:
- Удаляют уплотнитель и термоизоляцию.
- Откосы очищаются от штукатурки.
- Подоконник снимается и чиститься бетон, который находится под ним.
- Все поверхности обрабатываются грунтовкой.
Монтаж металлопластиковых окон начинается с установки деревянных клиньев. Именно на них устанавливается конструкция. При необходимости, ее можно будет вовремя выровнять. Следует проверить уровень установленного окна в трех плоскостях. Для этого используют лазерный уровень и отвес. Обычный пузырьковый уровень дает погрешности.
Если при установке окон ПВХ никаких перекосов не произошло, приступают к закреплению его анкерами. Для этих целей используют перфоратор. Закрепляют нижние анкеры, проверяют систему и фиксируют оставшиеся точки.
Водоотлив
Перед установкой водоотлива, клеят прокладку из гидроизоляционной ленты. Следующий шаг заключается в монтаже подставки и прокладки из компрессионной полосы. Если такой прокладки нет, вместо нее используют монтажную пену. В противном случае, водоотлив будет дребезжать при сильном ветре или дожде.
Отлив заводится под профиль или крепится к нему саморезами. Он должен размещаться с уклоном от евроокна, чтобы вода стекала вниз.
Предотвратить попадания влаги внутрь, поможет обработка всех швов и мест соприкосновения герметиком.
Сборка окна
После того, как профиль зафиксирован в стене, начинают установку стеклопакетов. Она происходит в четыре этапа:
- Стекла вставляются в штапики, которые защелкиваются с характерным звуком.
- Проверяются все створки. При правильной сборке, евроокно не сможет самостоятельно закрываться или открываться.
- По всему периметру заделываются швы полиуретановой пеной. Она должна немного выступать после высыхания. Тогда, их можно аккуратно срезать.
- Все швы проклеиваются пароизоляционной лентой.
Монтаж подоконника
При монтаже пластикового механизма, необходимо помнит о подоконнике. Он устанавливается по следующей инструкции:
- Подрезать подоконник, он должен входить в проем и упираться в профиль. Зазор в 1 см, позже закроется откосами.
- По сам подоконник устанавливают деревянные клинья. Его наклоняют на небольшое расстояние в сторону помещения
Замеры окон
Выполняя необходимые замеры, нужно обратить внимание на то, что оконные проемы существуют с четвертью и без. Соответственно и формулы вычисления размеров у них разные
Для первого случая мы должны измерить ширину проема между существующими четвертями, это делается в самом узком месте. А затем к полученным цифрам прибавить 3-4 см – это и будет шириной нашей пластиковой рамы
Помимо этого, важно произвести проверку: самое большое расстояние между вертикальными четвертями не должно превышать расчетную ширину блока
Высота определяется путем замеров между верхней четвертью и нижней поверхностью проема окна.
Если оконный проем без четверти, искомые величины можно получить, отняв от вертикального размера 5 см (чтобы поставить подоконник) и 3 см от горизонтального.
При определении размеров подоконника и отлива стоит учесть такие детали:
- Часто размеры подоконника выбирают, исходя из его функциональности. Он должен накрывать отопительные батареи и на нем должны помещаться комнатные цветы;
- По длине подоконник берут превышающий на 8-10 см проем окна, его края должны утопиться в полости откоса приблизительно на 4-5 см;
- Размеры отлива вычисляют с учетом планируемого утеплителя. Рекомендуется оставлять его выступающим на 5-10 см от стены.
Особенности замеров балконных окон
При вычислении ширины балконных окон за основу берется протяженность парапета, именно на него будет налегать вся конструкция. Также с обеих сторон необходимо отнять по 6-7 см, которые понадобятся для монтажа углового профиля, с помощью него соединяются оконные блоки лицевой и боковых частей
Расстояние от крыши до перил, за исключением разницы в 2,5-3 см, которые важно отставить на зазоры для крепления, будет являться высотой
Касательно боковых балконных рам, их размеры определяются тем же способом. Единственное, от ширины нужно отнять 6-7 см для монтажа углового профиля, а также 2,5-3 см для зазора от стены до окна.
Особенности замеров окон в частных домах и постройках старого фонда
Осуществляя замеры окон в частных домах и постройках старого фонда, рекомендуется предварительно отбить с двух сторон часть откосов (на участках замеров). Это делается для того, чтобы посмотреть, что представляет из себя пространство, занятое под оконный проем. Очень часто случается, что там присутствуют обветшавшие цементный раствор и различные утеплители, которые способны посыпаться в процессе разборки имеющегося окна. Положительным моментом здесь является то, что новую пластиковую конструкцию можно будет несколько увеличить за счет расширения очищенного оконного проема.

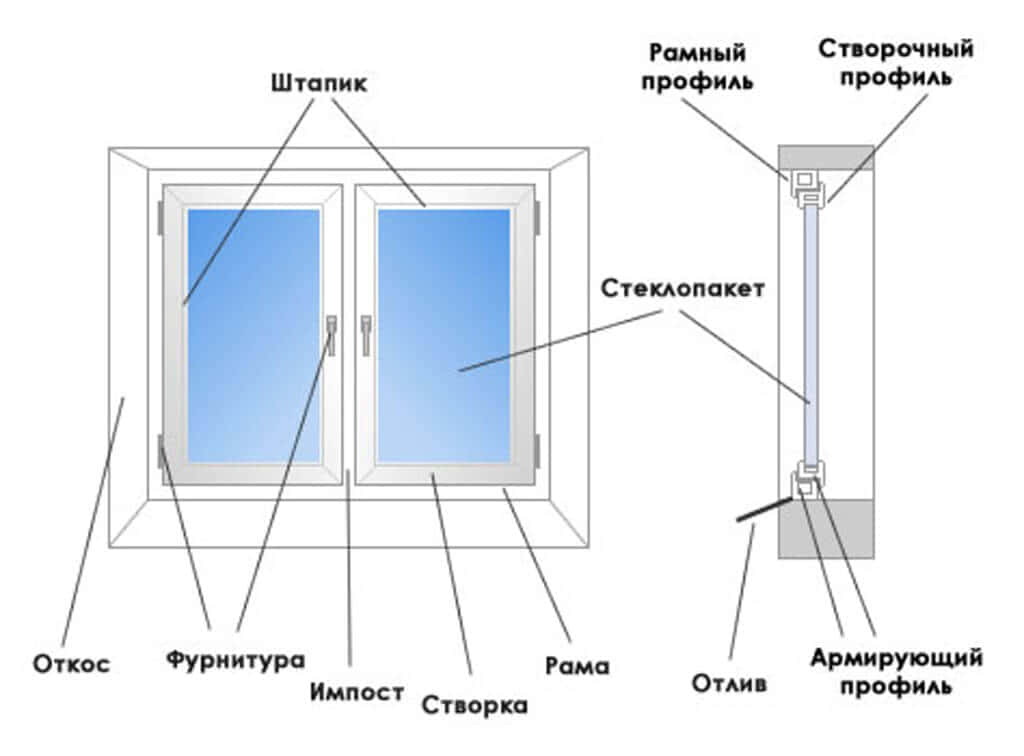

Что представляет собой конструкция ПВХ
Сначала нужно ознакомиться с особенностями, составляющими евроокна. Главный несущий элемент – ячеистая рама, которая в свою очередь состоит из профилей, оснащенных 1, 2, 3 камерами. По классам они подразделяются на “Эконом”, “Стандарт”, “Премиум”. Окна в панельном доме должны полностью соответствовать определенным стандартам качества.
Материал изготовления – поливинилхлорид. Жесткость конструкции придает специальная вставка, расположенная в центре. Большие рамы обычно состоят из двух половин, разделены вертикальной пластиковой перемычкой. Стекла удерживается за счет штапиков в виде тонкой панельки.
Герметичность изделию придает резиновый уплотнитель черного цвета. Фурнитуру представляют поворотно-откидные механизмы, чтобы можно было беспрепятственно открывать, закрывать фрамугу.
В качестве отделки боковых частей стеклопакета – откосы. Также входит подоконник, отлив. Первый монтируется изнутри помещения, второй – снаружи.
На рынке сегодня встречаются разные варианты стеклопакетов. Перед приобретением разумно просмотреть фото, тематическое видео, почитать статьи. Обычно стеклопакеты продаются в сборке с нужными аксессуарами. Хотя бывает, что приходится докупать отдельные детали.
Подготовительные работы и установка рамы
Они подразумевает проведение очистки проема от всего ненужного. Поверхность нужно помыть и обезжирить. Затем наступает очередь самого пластикового окна. Перед установкой рамы в оконный проем, с нее снимается защитная пленка.
Раму следует устанавливать по центру проема, соблюдая при этом одинаковое расстояние со всех сторон. Для этого с помощью отвеса и уровня производится выравнивание конструкции. В видео обзоре можно заметить, что это делается достаточно легко. После чего раму необходимо закрепить брусками или клиньями, чтобы обеспечить жесткую фиксацию на время.
Затем наступает серьезный момент: в пластиковой раме необходимо просверлить отверстия так, чтобы и в стене осталась дырка. Это нужно проделать несколько раз, чтобы отверстий было несколько
Также важно, чтобы они составляли не мене 7 см в глубину, поскольку в них буду устанавливаться дюбеля или цанговые болты
Посредством шуруповерта и болтов рама закрепляется на месте. Далее приходит очередь монтажной пены, которая должна скрыть зазор в проеме окна. Она выступает дополнительным креплением, поскольку оказывает свое давление. На высыхание материала уходит порядка суток, за которые можно успеть подготовить поверхность для подоконника. Для этого используется обычный цементный раствор. Подоконник входит в стену на несколько см, поэтому длина его несколько больше оконного проема.
Схема монтажа пластикового окна и возможные ошибки в процессе проведения работ
Чтобы не терять время, владелец может приступить к установке отлива. Его ширина должна соответствовать оконному проему, а крепление будет осуществляться саморезами.
Совет. Последние желательно обработать герметиком во избежание губительного воздействия атмосферных осадков. Затем также следует воспользоваться монтажной пеной.
В самом конце монтажных работ наступает очередь откосов. Они заделываются обычной шпаклевкой и закрашиваются. Изнутри можно использовать декоративные изделия из полиуретана.
Следуя данной инструкции, владелец может легко установить пластиковый стеклопакет своими руками. Нет никакой необходимости обращаться к незнакомым специалистам, чтобы потом все переделывать. Грамотный монтаж предполагает определенную последовательность этапов. Их знание, а также наличие самых простых инструментов позволяет уверенно браться за дело.

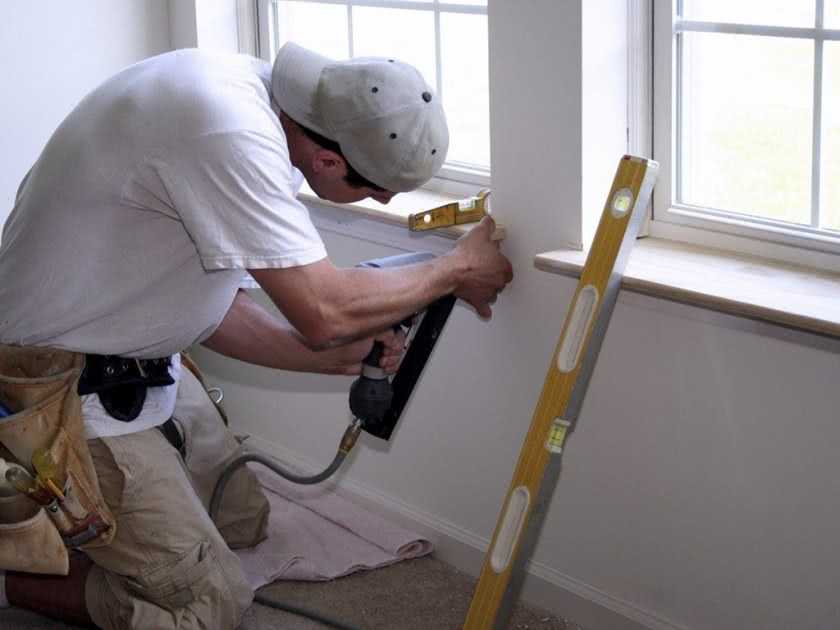

Установка пластиковых откосов
Пластиковые откосы устанавливаются в один день с окном для панельных и блочных домов и на второй день для сталинских домов.
В качестве откосов используется или бельгийская сэндвич-панель (на изображении) или немецкие пластиковые откосы VEKA со съемными наличниками.
Отличия между различными пластиковыми откосами не существенны, однако следует их знать.
Бельгийская сэндвич-панель может быть установлена в рассвет (не под прямым углом к окну), что визуально увеличивает оконный проем. Выбор пластиковых откосов VEKA оправдан для более аккуратной поклейки обоев при уже установленных откосах. Благодаря съемному наличнику, края обоев будут аккуратно спрятаны под ним.
Совет: если у Вас в квартире ремонт, то наличники на откосы из бельгийской сэндвич-панели лучше установить после поклейки обоев самостоятельно — так получится аккуратнее и симпатичнее).
Рабочие этапы
Рассмотрим все рабочие этапы установки окон ПВХ.
Монтаж фрамуг ПВХ – поэтапный:
- Сделать замеры.
- Снять старую конструкцию.
- Произвести подготовительные работы.
- Произвести собственноручный монтаж.
Замеры
Чтобы максимально точно замерить, стоит:
- выявить тип проема (прямоугольник, с четвертью, выступом с внешней стороны помещения);
- удалить слой старой штукатурки.
Если монтируется окно с выступом, то:
- Рассчитать внутреннюю ширину фрамуги по формуле: С = В1 + А + В2. С – расстояние между четвертями, А – длина между выступами, В1 и В2 – длины глубин четвертей.
- Вычислить высоту (У = Н + В3). Н – расстояние от отлива на участке контактов с рамой до верхней четверти. В3 – длина верхней четверти (сделать щупом 2-3 контрольных замера)
Замеры в нескольких местах производятся с самой зауженной части фрамуги. Находится наименьшее значение, прибавляется 3 см. При наличии ровного проема измеряется ширина за минусом 3 см, высота за минусом 5 см.
Для выявления размера подоконника стоит измерить ширину проема изнутри+10 см (он должен заходить за батарею на 65-70%). Отлив измеряется также, но с внешней стороны дома.
Замерить обычный прямоугольный тип фрамуги проще. Вычисляется:
- ширина проема фрамуги +20 мм на монтажный зазор;
- высота + 25 мм на зазор;
- длина подоконника (ширина + 20 мм);
- длина отлива (ширина проема с внешней стороны комнаты + 100 мм).
По высоте евро окна должны быть одинаковыми, поэтому разумно вычислить самое малое значение. Измерение снаружи производится по узкому месту, причем несколько раз. Затем вычисляется самая маленькая величина +3 см. Если замеры изнутри и снаружи выходят одинаковыми, то измеряется ширина минус 3 см и высота минус 5 см (на зазоры под строительную пену, монтаж).
Демонтаж
Пошаговая инструкция следующая:
- У старого оконного блока крепления вырываются или распиливаются.
- Вынимается теплоизоляция, уплотнитель.
- Откосы очищаются от штукатурки перфоратором, лопаточной насадкой.
- Изымается подоконник. Счищается цементный слой под ним.
- Все прилегающие поверхности обрабатываются грунтовкой.
Подготавливается морозоустойчивая строительная пена со стеклопакетом для установки.
Подготовка
Подготовка к монтажу включает следующие этапы:
- Изъять стеклопакет, откинув поворотную створку (обязательно при закрытом окне), начиная с глухой стороны фрамуги.
- Снять пластиковые накладки с навесов, поддевая острым предметом.
- Вытянуть шток из навеса вверху, подцепив плоскогубцами. Придавить руками. Шток должен сойти с прежнего места, выдвинуться нижним краем наружу.
- Открыть затвор, удерживая створку рукой. Приподнять ее вверх. Изъять с навеса, что в нижней части.
- Опереться на стену стеклопакет, установив в вертикальное положение под небольшим уклоном, изъять.
- Вынуть штапики, подцепляя шпателем или ножом. Сначала длинные вертикальные, далее – горизонтальные. Пронумеровать, чтобы при постановке на прежнее место не перепутать их.
- Изъять стекло (на руки надеть резиновые перчатки, чтобы не порезаться о кромку).
Какой профиль выбрать
Немногие задумываются над тем, какой профиль выбрать, полагаясь на компетентность специалиста по продаже. А ведь он самый важный элемент, от которого зависит срок службы и прочность всей оконной системы. Профиль – это створки и рама, его изготавливают из древесины, алюминия и поливинилхлорида.
Последний является самым популярным и востребованным материалом из-за отличного сочетания цены и качества. Его конструкция гарантирует высокую теплоизоляцию, устойчивость к неблагоприятным погодным условиям и простоту монтажа.
Основной характеристикой при распределении на классы считается толщина стенки: для остекления квартир и домов надо выбирать толщину внутренней стенки от 2,5 мм, внешней от 2,8 мм, что соответствует классу А.
Ширина профиля зависит от количества стеклопакетов: чем их больше, тем лучше будут звуко- и теплоизолирующие свойства. Стандартно используют размер 58-80 мм. Внутри он разделён на полости, которым отводится разная функция: отведение воды, крепление вспомогательных элементов и т.д.
Количество камер обеспечивает снижение теплопроводности рамы, лучше, когда их 5-8. Профиль укреплён металлической арматурой, это обеспечивает прочность всей конструкции и удерживает створки от провисания. Для удобства производители предлагают профили разных цветов: от белого до коричневого.
Как установить пошагово?

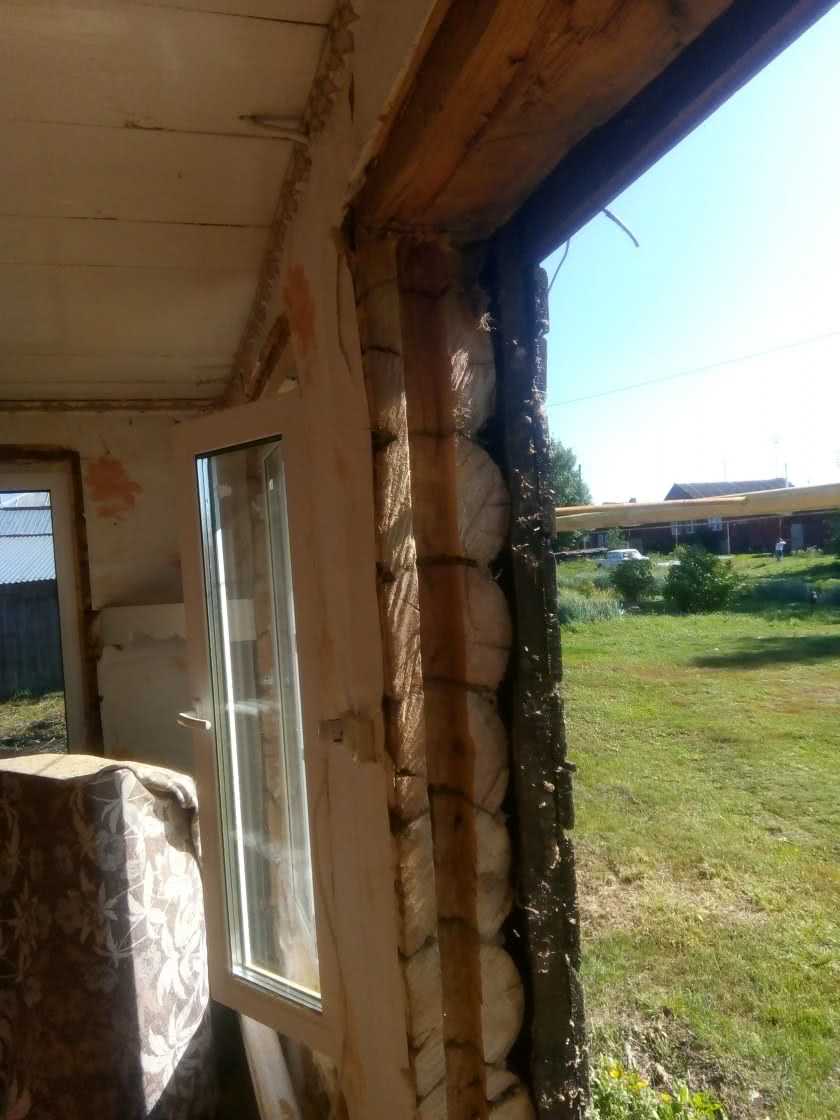

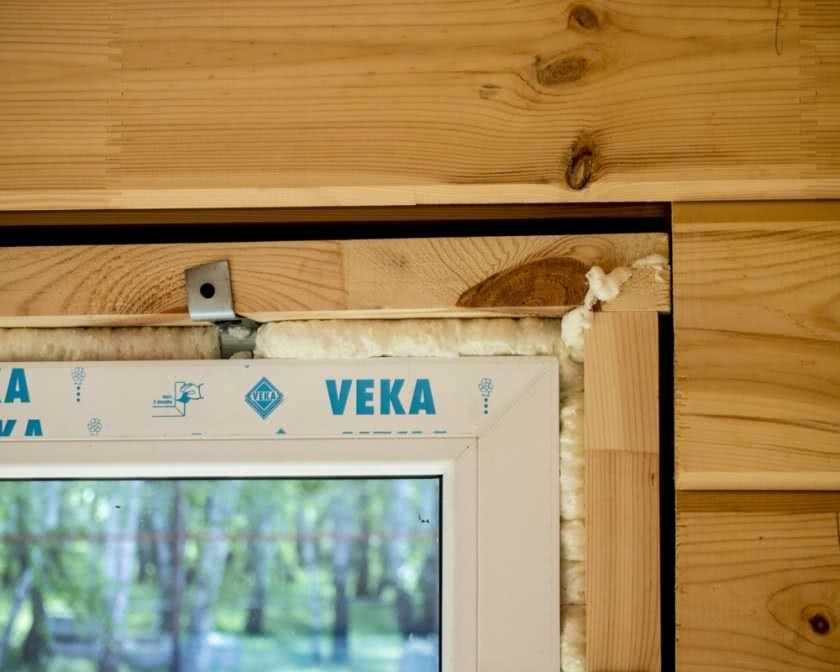

Установка пластиковых окон в проем каркасного дома производится только после полной установки и обшивки стен теплоизоляцией, а также монтажа кровли. Установка пола или перекрытий внутри сооружения проводятся по окончанию монтажа окон. После этого можно заниматься внутренней и наружной отделкой.
Во время выполнения подготовительных работ перед монтажом окна требуется:
- Достать стеклопакет и створки из рамы.
- Открепить от нее подставочный профиль (используется для защиты окна при перевозке, а также более удобной установки).
- В место соединения рамы и подставочного профиля проклеить ПСУЛ для улучшения теплоизоляционных свойств.
- Соединить две части окна обратно.
- На внутреннюю часть рамы приклеить пароизоляционную пленку, а на внешнюю – влагоизоляцию. Наклеивать можно целым контуром или кусочками внахлест.
- Если стену закрывала мембрана, то ее края необходимо загнуть во внутрь дома. Из-за данного процесса углы проема останутся «голыми», поэтому нужно вырезать куски мембраны и приклеить ее на пустые места.

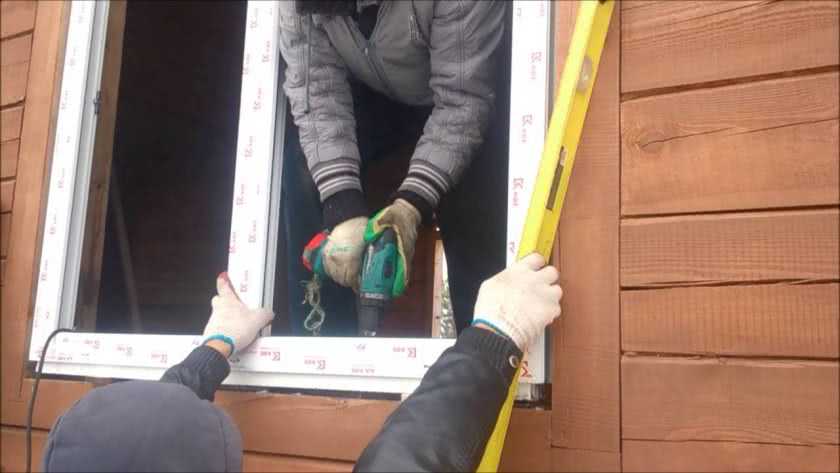

Для установки ПВХ окна в каркасный дом потребуется:
- На «голую» раму прикрутить анкерные пластины. Для этого в профиле предусмотрены специальные пазы, на которые устанавливаются пластины, а потом саморезами или шурупами дополнительно фиксируются. Для надежного крепления окна требуется установить минимально 2 пластины со стороны глухой створки и 3 – рядом с подвижной.
- Выставить раму внутри проема с помощью клиньев (штапиков). В процессе установки требуется постоянно делать замер уровня горизонтального и вертикального отклонения окна.
- Отогнуть анкерные пластины и прикрутить их саморезами 5-6 мм к оконному проему. На каждое крепление потребуется по 2 шурупа.
- Задуть все швы монтажной пеной.
- Установить на место створки и стеклопакеты.
- Когда пена полностью высохла можно доставать подкладочные штапики. Оставшиеся после них отверстия нужно дополнительно задуть пеной.
- После обрезания излишков пены, регулировки створок, а также отделки швов можно снимать пленку с наружной части окна, так как если этого не сделать, то со временем ее будет сложнее открепить.
В данном случае роль четверти может выполнять внешняя отделка или можно сделать ее самому из ЭППС (пеноплекс, пенополистирол и их аналоги), деревянных брусков или изоплата. Ширина четверти должна составлять 4-5 см.
При использовании в качестве четверти ЭППС потребуется прокладка из ПСУЛа между полимером и окном. Если применяются материалы, которые пропускают пар, то дополнительная прослойка не нужна.
Отделка
Перед началом отделки следует знать устройство монтажного шва. Данный элемент разделяют на основные части:
-
Внутренняя, которая выступает в качестве влагоизоляции, для защиты рамы и каркаса дома от пара, а также дополнительной теплозащиты.
Также не дает воздействовать влаге и солнечным лучам на центральный шов, чтобы он не разрушался.
Его объединяют с внешним контуром гидро- и ветрозащиты (обычно мембрана).
- Центральный слой состоит чаще всего из монтажной пены. Она дает основное усиление шумо- и теплоизоляционных свойств.
- Наружный нужен для защиты центрального шва от внешнего воздействия влаги, солнечных лучей, а также других погодных проявлений. Его объединяют с внешним контуром пароизоляции и утеплителя.
Проводить отделку шва в каркасном доме рекомендуется деревянными панелями. Для этого потребуется:
- Пустоты в оконном проеме заделать утеплителем (минеральной ватой). Это нужно для дополнительной изоляции, а также для того, чтобы впитывать и отдавать лишнюю влагу.

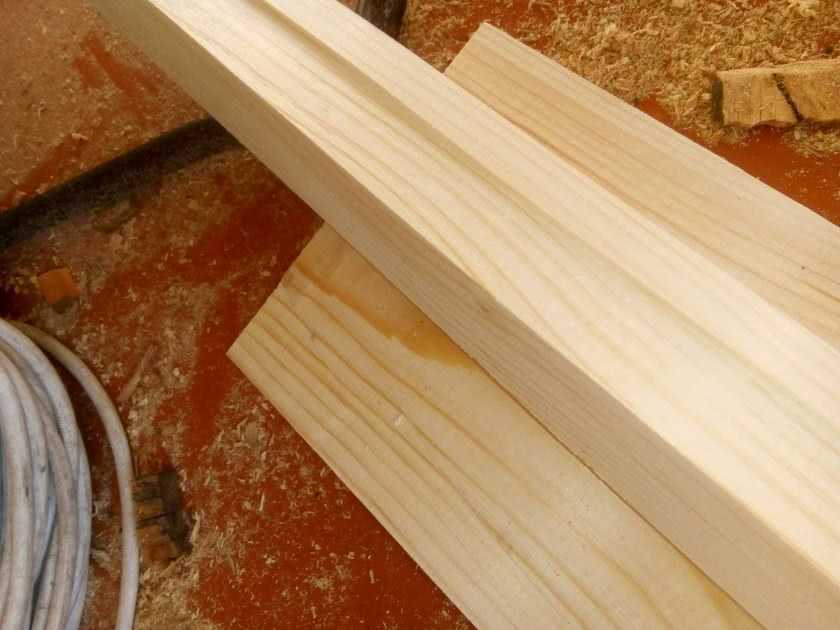

- Очистить доски, которые будут использоваться для отделки с помощью фуговального станка.
- Уголок одного из ребер отпилить на 90 °.
- Сделать обрезку досок по ширине боковых стен. Срез делается поперек, для того, чтобы обустроить наклонный скос. Одну из граней облицовки сделать округлой, так как она будет наружной.
- Высверлить отверстия для саморезов в каркасе и досках.
- Приложить панели к поверхности проема, чтобы проверить их размер. Если есть зазоры, то вставить туда небольшие деревянные бруски.
- Вкрутить саморезы в отверстия. Шляпка должна немного утопать вовнутрь.
- Покрыть шляпки шпаклевкой и зашлифовать поверхность.
- Установить декоративный наличник.

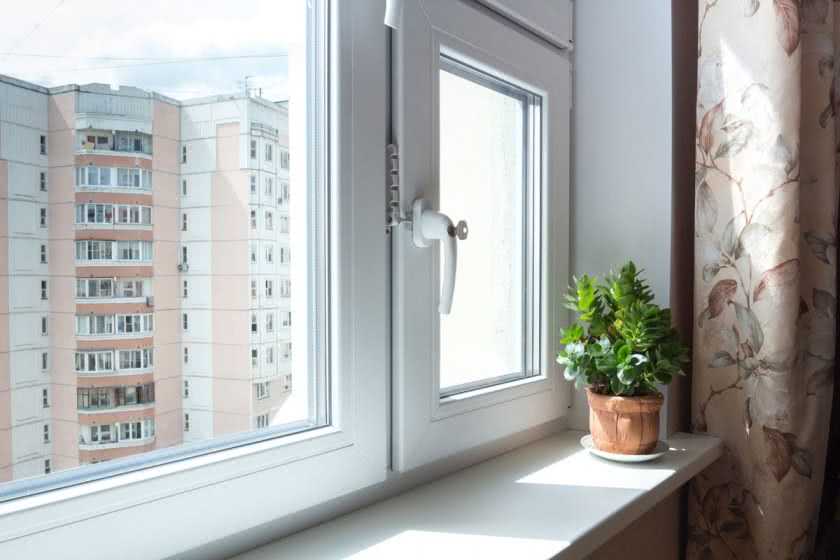

Настройка и использование
Для этого используются шестигранные ключи, с помощью которых подтягивается фурнитура, а также рихтовочные пластины, чтобы выставить створки.
После настройки окно должно плавно открываться и не цепляться за оконный проем. Следует тщательно проверить не прогнулась ли рама, так как это может помешать работе фурнитуры, а также сломать стекло избыточным давлением.
