Лестница на мансарду: основные виды и технология изготовления

Оглавление

Порядок изготовления деревянной лестницы

Изготовление лестницы нужно начинать с ее площадок – оснований, которыми она крепится к полу первого и второго этажа. Для крепления верней площадки используются анкерные болты или шипы. Нижнее основание можно зафиксировать, используя деревянный брусок, высота которого немного ниже высоты ступеньки, а ширина равна ширине проема и тетивы.

Далее следует монтаж тетивы с двух сторон марша. – это конструктивный элемент, который соединяет между собой ступени. Ее можно сделать из доски сечением 20х5 см. Для этого на ней делаются отметки мест расположения всех ступеней и с помощью лобзика выпиливаются места упора ступеней. Края вырезанных таким образом ниш округляются и тщательно шлифуются. Также шлифуется и ошкуривается вся тетива, что необходимо для качественной покраски или лакирования ее поверхности. Шероховатая поверхность не будет выглядеть красиво даже после вскрытия лаком. Одна тетива крепится к стене с помощью саморезов, причем каждый зубчик должен быть закреплен отдельно. Вторая тетива крепится к площадкам первого и второго этажа с помощью анкерных болтов, для чего ее концы оснащаются специальными длинными выступами для надежного крепления к основам. Если лестница будет слишком тяжелой из-за большой длины или обилия декоративных элементов, тетива может дополнительно опираться на опорные столбики.

Подступени и ступени вырезаются из деревянных досок по одной согласно выбранным параметрам и чертежу. Для подступеней используются доски толщиной до 3 см, по ширине и высоте отвечающие соответствующим параметрам ступеней. Есть лестничные конструкции, в которых подступени не используются, но для большей прочности и безопасности их лучше установить. Кроме того, в этом случае можно использовать площадь под лестницей.

В качестве материала для ступеней выбираются доски толщиной до 4 см. В случае, когда ступени слегка выходят за пределы подступеней, эти выступы округляются и тщательно шлифуются. Установка подступеней и ступеней идет сразу после монтажа тетивы – сначала подступени, потом ступени. Крепятся они клеем и саморезами.

Специальный клей для дерева поможет не только закрепить элементы, но и защитит лестницу от появления скрипа, а саморезы сделают конструкцию более жесткой и прочной. Шляпки саморезов закрываются специальными заглушками и красятся или вскрываются лаком.

При установке отдельных деревянных деталей, возможно, их нужно будет немного подрезать и подгонять по размерам, чтобы они более плотно прилегали друг к другу.

Балясины, перила и столбики для лестницы проще приобрести готовыми – изготавливать их самостоятельно довольно сложно и долго. Для ограждения лестницы на верхнем этаже балясины устанавливаются на подперила, которые закрепляются на поверхности пола шурупами, а сами балясины крепятся шпильками толщиной 8 мм. Под шпильки в подпериле и балясинах предварительно просверливаются отверстия в 7 мм, а уже потом в них вкручиваются сами шпильки. Шаг между креплениями выбирается в зависимости от размеров балясин. На верхнюю часть балясин тоже устанавливаются подперила с идентичным креплением. Шпильки могут быть просто деревянными или из дерева и металла. Последние более прочные и надежные.

Снизу лестницы устанавливается столбик, а на него и на верхнюю балясину натягивается нитка, определяющая высоту балясин, которые крепятся к ступеням. На каждой ступени может располагаться 1-2 балясины. Перед тем, как окончательно их закрепить, балясины приставляются к месту установки, и по линии нитки обрезается их лишняя часть, после чего они закрепляются окончательно

На балясины сверху монтируются подперила, поэтому так важно, чтобы они имели одну высоту. Подперила крепятся шпильками, а перила – жидкими гвоздями

Нижнюю «изнаночную» часть лестницы можно подшить легкими отделочными материалами, например деревянными плитами или листами фанеры

Это придаст конструкции более презентабельный вид, что важно в случаях, когда место под лестницей планируется использовать. Отделку нужно крепить к тетивам. Финишная отделка поверхности лестницы обычно представляет собой вскрытие прозрачным лаком, что сохраняет природный вид древесины и создает защитный слой

Для этого на предварительно отшлифованные и ошкуренные поверхности наносится морилка, а потом два-три слоя водостойкого лака

Финишная отделка поверхности лестницы обычно представляет собой вскрытие прозрачным лаком, что сохраняет природный вид древесины и создает защитный слой. Для этого на предварительно отшлифованные и ошкуренные поверхности наносится морилка, а потом два-три слоя водостойкого лака.

Как построить мансардную лестницу своими руками

Перед началом работ возникают вопросы, с чего начинать и как сделать лестницу на мансарду. Если вы уже определились с конструкцией, то необходимо выбрать материал, наиболее подходящим и доступным материалом для изготовления лестничной конструкции является дерево. Древесина выбирается твердых пород, так как ей придется выдерживать серьезную нагрузку, причем многократно.

Весь деревянный материал для лестницы заносим в помещение, где собираемся непосредственно строить лестничную конструкцию, и храним в течение двух — трех дней, это необходимо для того, чтобы материал был одной температуры и влажности с помещением и принял окончательные размеры.

Выбор места для установки лестницы

Выбор места установки зависит от использования мансардного помещения, постоянного или временного (сезонного), если это будет жилая комната с постоянным использованием, то идеальным местом установки является прихожая или гостиная. Лучше всего лестничную конструкцию устанавливать возле или вдоль дальней стены (зависит от выбранной конструкции), при таком размещении экономится полезная площадь, и не препятствует перемещаться по комнате.

Размещение лестничной конструкции, для временного или сезонного использования мансардной комнаты, лучше всего подходит веранда, она будет выполнять роль тамбура, что исключит попадание прохладного воздуха в жилое помещение, также хорошим решением будет установка наружной лестничной конструкции с улицы.

Основные параметры при расчете лестницы

Для соблюдения безопасности и удобного передвижения, предусмотрены нормы по допустимым размерам элементов лестничной конструкции:

уклон маршевых лестниц -20-40°
ширина лестницы не менее 80-100 см
ширина (глубина) ступени – 20-32 см (оптимально — 27 см)
узкая часть забежной ступени – не менее 10 см
высота подступенка – 15 – 20 см

Составление чертежа и пример расчета лестницы

Данная схема расчетов применима для одномаршевых лестничных конструкций из различных материалов, будь то бетон, дерево или металл.

Замеряем общую высоту подъема – расстояние от уровня чистого пола нижнего этажа, до уровня чистого пола мансардного этажа, для примера возьмем равную 260 см.

Вычисляем количество ступеней, для этого общую высоту подъема делим на высоту подступенка, возьмем 18 см (допустимые 15-19 см), получим 260/18=14,44 шт. Полученный результат округляем до целого числа 14.

Следовательно, реальная высота ступеней (от верхней части нижней ступени, до верхней части верхней ступени) будет равна не 18 см, а 18,57 см (260/14).

Рассчитываем длину марша, берем количество ступеней и умножаем на их ширину 27 см (допустимая 20-32 см), получаем 14*27=405 см.

Произведя данные расчеты, полученные размеры лестницы на мансарду переносим на чертеж.

Высота пространства над головой – расстояние от нижнего края мансардного пола до ступеней. Для беспрепятственного прохода по лестничной конструкции, согласно ГОСТа данное расстояние должно быть не менее 185 см. Если это расстояние получается меньше допустимого, то необходимо уменьшить длину марша, за счет уменьшения количества ступеней и увеличения их высоты.

Производим расчет длины косоура, для этого подойдет формула Пифагора h2 +l2 = k2

l — длина марша

h — высота подъема

Получаем k=√(h2 +l2)=√(2.62 +4.052) =4,81. Лучше взять длину с запасом и округлить до 5 м.

Высчитываем ширину косоура – размер подступенка умножаем на 2, получаем 17,85*2=35,7 см.

Видео — расчет металлической лестничной конструкции.

Какой тип выбрать?

Мансардная лестница – это обязательная конструкция в доме, если на чердаке имеется жилое помещение. Но прежде чем приступить к ее постройке, нужно правильно подобрать тип. В первую очередь мансардные лестницы подразделяются по месту своей установки. Здесь специалисты выделяют всего два типа:

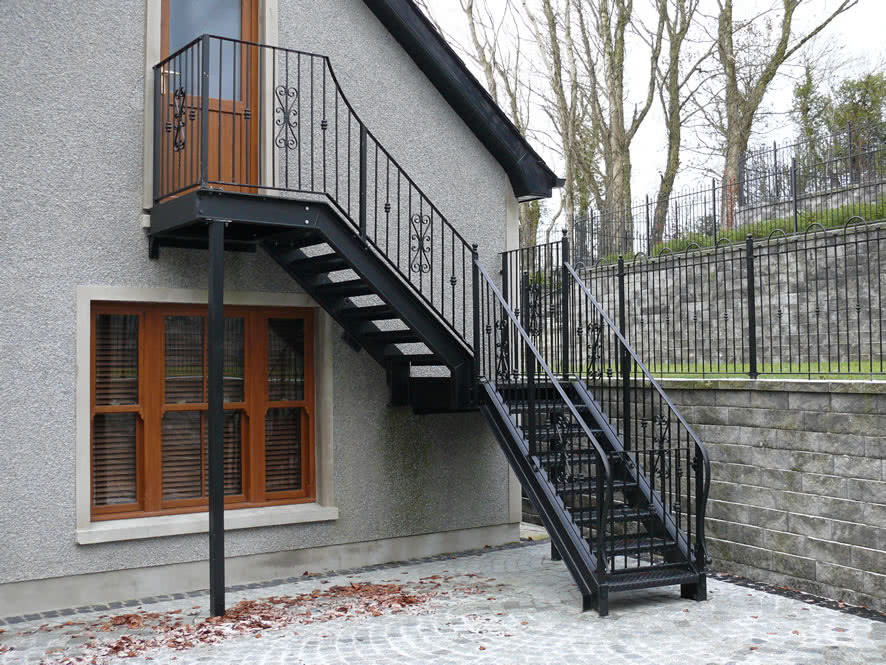

Лестница на мансарду расположенная снаружи дома.

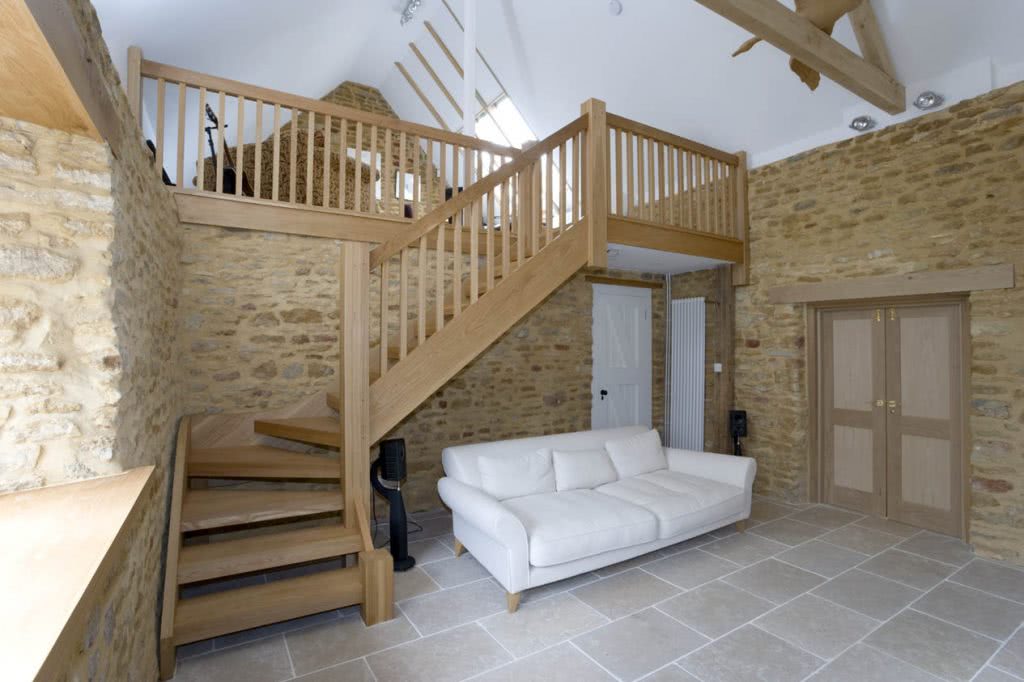

Внутренняя конструкция.

Наружная лестница на мансарду не столь популярна в нашей стране. Как правило, такой вариант выбирают по двум причинам. В первом случае лестница должна обеспечить отдельный вход на мансардный этаж. Во втором наружный вариант выбирают, если внутри дома слишком мало свободного пространства. Наружную лестницу сделать своими руками проще, чем внутренний тип. Но вот о комфортном перемещении, особенно в непогоду, говорить не приходится.

Внутренняя лестница на мансардный этаж более удобна в использовании. Но тут есть свои недостатки. Во-первых, такая конструкция отнимет достаточно много свободного пространства. А это особенно будет чувствительно для небольших домов. Во-вторых, если дом уже построен, то создать внутри него надежную лестницу своими руками будет сложно. Для этого нужно обладать определенными навыками.

Если с местом расположения мансардной лестницы разобрались, то стоит выбрать ее тип. Тут учитываются конструктивные особенности. По этому признаку специалисты выделяют следующие виды лестниц на мансардный этаж:

самым простым вариантом можно считать приставную или чердачную лестницу. Как правило, такой вариант считается временным. Хотя если его применить в дачном доме, где владельцы живут непостоянно, то такая лестница на мансарду вполне справится со своей задачей;
еще одна простая конструкция – это складной вариант. Такая мансардная лестница компактна и не займет много места. После использования она складывается и помещается в люк в перекрытии. Такой вариант вполне устроит владельцев небольших частных домов. Главный ее плюс – это нетребовательность к наличию свободного пространства;
внутренняя лестница на мансарду, как собственно и ее наружный вариант, может быть выполнена в классическом виде. Чаще всего используют маршевый вариант. Тут может использоваться один, два или более пролетов. Плюсом такой мансардной лестницы является удобство ее использования. Но есть и недостатки. Во-первых, внутри дома должно быть достаточно много свободного пространства, в противном случае маршевая лестница мансардного этажа просто не поместиться. Во-вторых, будьте готовы к большому расходу материала;
можно построить винтовую лестницу на мансарду. Этот вариант считается наиболее красивым и оригинальным. Кроме внешнего вида винтовая лестница имеет и еще одно преимущество – это экономия места. Но и тут не обошлось без минусов. В первую очередь специалисты отмечают сложность конструкции такой лестницы. Сделать ее своими руками будет достаточно сложно.

Какая лестница на мансардный этаж будет в вашем доме – это решать вам

Тут важно учитывать наличие свободного пространства и физические возможности людей, которые с вами проживают. От первого фактора зависит размер лестницы на мансарду, а второй влияет на ее конструктивные особенности

Если места мало, то можно использовать складной или винтовой вариант. Но стоит помнить, что пользоваться такими лестницами людям с ограниченными возможностями будет затруднительно.

Кроме этого, не стоит забывать и про интерьер. Лестница должна гармонично в него вписаться. Причем это относится как к внутренним, так и к наружным конструкциям. Нельзя допустить, чтобы созданная лестница на мансарду своими руками портила внешний вид всего дома или внутренний интерьер.

Лестницы на мансарду: виды и достоинства

Обустройство мансардного помещения является весьма актуальным, так как это не просто модно, но и весьма практично. Это весьма действенный способ увеличения площади собственного жилого помещения. Но возникает резонный вопрос: каким образом вы будете подниматься на верхний этаж?

Допущенные при планировании и монтаже лестницы ошибки могут свести на нет все преимущества обладания дополнительным помещением.

Поэтому стоит знать, что непродуманный тип конструкции и ее размещение может поглотить драгоценные квадратные метры.

Типы конструкций

По типу конструкций можно выделить несколько главных видов мансардных лестниц:

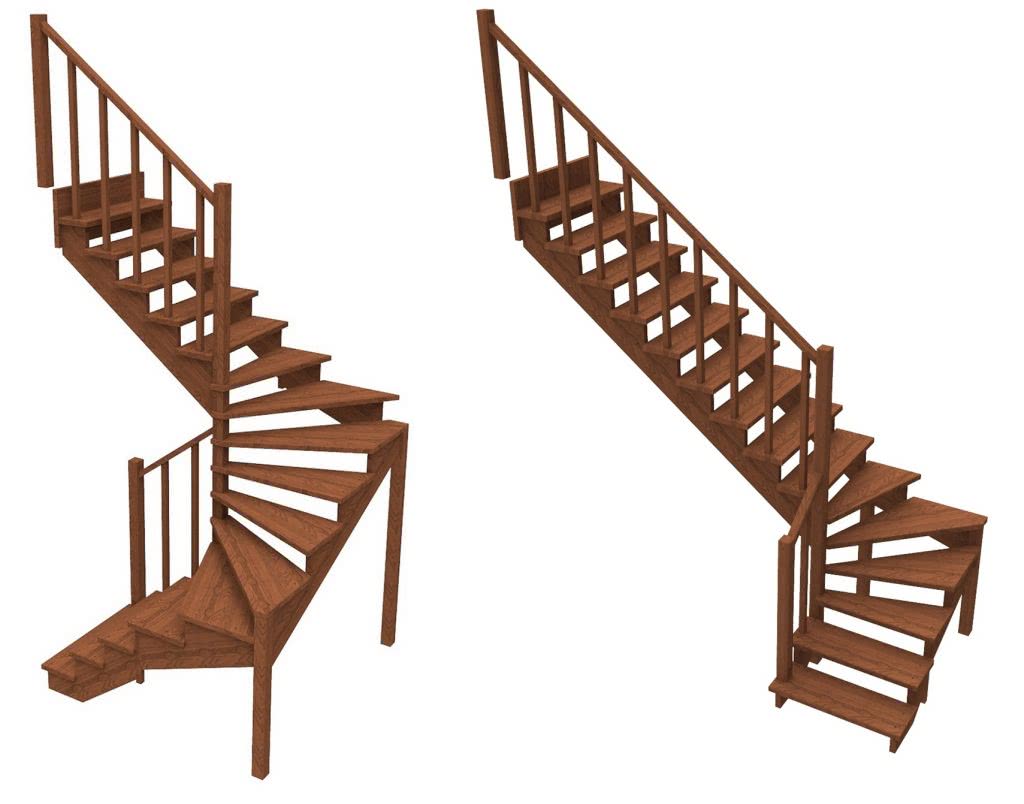

Маршевая лестница с забежными ступеньками.
Вместо обычной поворотной площадки данный тип предполагает размещение специальных трапециевидных ступеней, обращенных в угол поворота узкой стороной.
Для такой конструкции нужно гораздо меньше места, чем для варианта с площадкой. Комфортность и безопасность подъема при этом нисколько не снижаются.

Лестница одномаршевая.
Она является, пожалуй, наиболее простой для изготовления своими руками.
Представляет собой один лестничный марш, повороты в котором не предусмотрены.
Но такой вариант подойдет не для каждого строения.
Чтобы было удобно подниматься, лестница должна быть довольно пологой, а для этого не у всех оказывается достаточно места.
К тому же, для необходимого угла подъема необходима высота помещения от 2,5 метров.
В перекрытии придется сделать достаточно длинный проем, что уменьшит полезную площадь чердачного помещения.

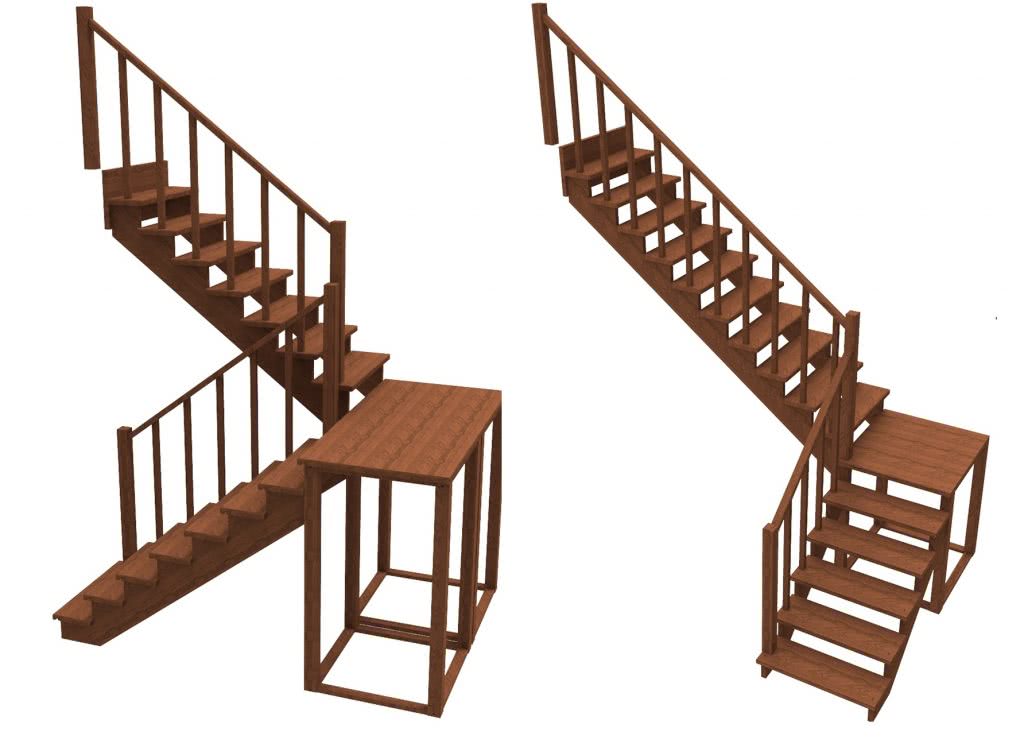

Лестница двухмаршевая с площадкой.
Хорошо подходит для помещений больших и средних размеров.
Площадка для перехода делается под углом 180, 90 или 120 градусов, благодаря чему показатели наклона подъема легко оптимизировать, создавая комфортные условия для передвижения по лестнице.
Если установить такую конструкцию в углу, то пространство будет использовано более рационально.

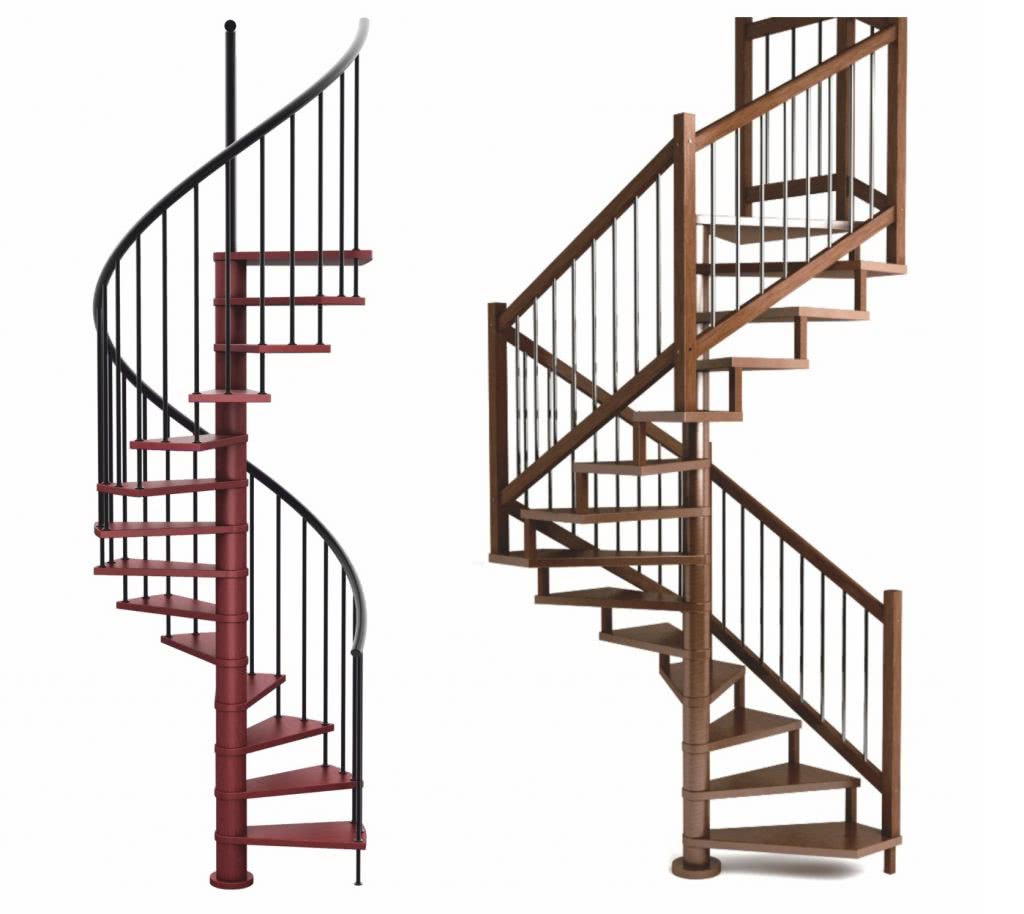

Винтовая компактная лестница.
Такую лестницу на мансарду можно считать, пожалуй, наиболее экономящей площадь. Такая оригинальная конструкция может стать настоящим дизайнерским решением, преобразив и украсив интерьер жилища.
Это устройство включает в себя главный опорный столб, на который фиксируются забежные ступени.
Существуют такие крохотные модели таких вертикальных проектов, для размещения которых требуется не больше квадратного метра.
Это объясняет высокую их популярность среди владельцев небольших строений.

Обычная складная лестница.
Этот вариант – простой и вполне доступный способ подъема на мансарду.

Основной и главный недостаток – это, конечно, не слишком удобное пользование.

Стремянку придется то и дело складывать и вновь раскладывать. К тому же, подобные лестницы не выдерживают больших нагрузок.

Каким образом тогда придется заносить мебель? Разобрав ее по частям?

Лестница внутренняя

Чем хороша внутренняя лестница, так это своей универсальностью. Ее можно использовать и постоянно, и временно.

Можно сказать, что внутренняя мансардная лестница является наиболее популярным вариантом. Она будет наилучшем решением, в том случае, конечно, если позволяют размеры жилища. Красиво выполненная, например, витая или кружевная металлическая мансардная лестница, может стать настоящим украшением дома. К тому же, в холодное время года не придется выходить на улицу для подъема на второй этаж. К недостатку можно отнести лишь некоторое уменьшение полезной площади дома.

Лестница наружная

Наружная имеет собственные характерные особенности:

Если у мансардного этажа имеется свой собственный отдельный вход, это позволяет разделить жилое пространство
Особенно важно это в случае, когда жилец мансардного этажа предпочитает не тревожить обитателей всего дома, заходя к себе на этаж.
Наружная лестница не занимает полезную площадь внутри строения, что немаловажно для домов не очень большого размера.
Следует обратить внимание, что внешнюю лестницу часто «приглядывают» воры и мошенники: через нее легче проникнуть в дом незамеченным.. Для дома в дачном поселке, который не охраняется круглосуточно, больше подойдет компактная внутренняя конструкция

Для дома в дачном поселке, который не охраняется круглосуточно, больше подойдет компактная внутренняя конструкция.

Составление проекта

Лестницы на мансардный этаж отличаются по форме, конструкции, отделке. Они состоят из наклонной части (марша — непрерывного ряда ступеней) и горизонтальной (площадки, которая разделяет марши), а также ограждения.

Основные элементы лестницы

Планировка лестницы на мансарду включает определение ее типа, размеров, способов крепления к несущим конструкциям этажей.

Важно: при проектировании лестницы на мансардный этаж следует соблюдать требования нормативных документов по уклону сооружения, ширине маршей/площадок, правильно рассчитать количество ступеней в марше, нагрузку, а также обеспечить удобство пользования конструкцией.

Обработка лестницы защитными покрытиями

Все компоненты лестницы основательно закреплены и тщательно ошкурены. Остаётся лишь обработать конструкцию противогрибковыми и влагоотталкивающими средствами защиты для продления срока службы.

Внутренние лестничные конструкции украшают помещение своим внешним видом, при этом гармонично вписываются в любой интерьер. Лакокрасочные материалы придают изделию изящный внешний облик. Лестница может быть покрыта цветным лаком или морилкой для придания древесине оттенка либо же применить эффект отбеливания структуры дерева (этот способ сегодня чрезвычайно моден).

Покрывая лестницу защитными средствами вы не только продлите срок ее службы, но и сможете гармонично вписать ее в интерьер

Весь процесс защиты лестницы специальными покрытиями можно разбить на 3 главных процесса:

обработка;
грунтовка;
покрытие лаковым слоем.

Как показывает опыт, производство лестницы самостоятельно достаточно трудный и длительный процесс. Но вполне выполним, а результат может порадовать хозяина. Главное, грамотно совершить подсчёт и подготовить составляющие элементы конструкции в соответствии с чертежами. Сборка верно выверенных деталей не составит больших хлопот.

Конструирование.

Вторым этапом возведения лестницы является конструирование.

Для него вам понадобятся такие инструменты, как: молоток, шуруповерт, пила, рубанок, топор и саморезы либо гвозди.

В качестве материла лучше всего использовать древесину хвойных пород, особенно хорошими качествами обладают лиственница и сибирский кедр. Из лиственных пород можно выделить дуб и бук. Еще сгодятся сосна и ясень.

Как бы то ни было, следите за тем, чтобы используемый материал был ровный, высоко качества, хорошо высушен и не имел сучков. Только соблюдение всех этих требований гарантирует вам отсутствие слабых мест у вашей будущей лестницы (при условии соблюдения правильной техники возведения лестницы, после стройки ее не поведет).

Итак, сразу необходимо сделать люк для лестницы в полу мансардного этажа, если такового нет. Для этого вам пригодится электрическая циркулярная пила. Далее можно начинать изготавливать несущую конструкцию лестницы на мансарду.

Одним из главных элементов данной конструкции, к которым в первую очередь и приступаем, являются две тетивы. Для их создания нужно подпилить обструганные доски, так как они будут устанавливаться под сложным углом. После следует подготовить элементы крепления боковых деталей лестницы к вертикальной оси. В качестве последней можно использовать брусок с сечением минимум 100×100 мм.

Чтобы установить и укрепить тетиву в этом бруске потребуется сделать паз, глубиной равной толщине детали. Облегчить данную работу поможет циркулярная пила: ею после нанесения разметки необходимо выполнить насечки с небольшим интервалом, далее, используя киянку и долото, следует удалить излишки материала, а дно паза зачистить стамеской и обработать шлифовальным станком.

После этого можно приступать к приклеиванию детали на месте установки. В качестве дополнительной фиксации можно применить винтовые струбцины, подложив небольшие обрезки фанеры под точки опоры (это поможет избежать повреждений поверхности деталей).

После того, как правые элементы лестницы сделаны, можно приступать к работе над левыми. Для левой тетивы основой является короткий брусок, имеющий на одной из сторон продольный паз. Как с ним работать, было описано выше.

Когда монтаж опор произведен, переходим к изготовлению и разметке ступеней. Кстати, если последние по вашей задумке будут иметь сложную геометрическую форму, как, например, в случае изготовления лестницы на мансарду своими руками с поворотом в 90 градусов, то их лучше создавать с помощью картонного шаблона. Это позволит вам заметно сэкономить не только время, но и материал.

Следующий этап наших работ — установка опорных брусков на внутреннюю часть тетивы. Именно сюда в будущем будет идти основная нагрузка от людей.

После того, как все опоры выставлены, и прочность их проверена, можно приступать к монтажу ступенек к опорным брускам. Делать это можно с помощью саморезов нужной длины. Так крепления горизонтальных деталей будет менее заметно.

Завершающий этап работ – установка перил, они станут гарантом полной безопасности перемещения на мансарду и обратно, и обработка полученной лестницы каким-либо специальным защитным средством.

Лестница на мансарду своими руками видео

Варианты лестниц на мансарду

В зависимости от расположения выделяют два вида конструкций – наружные и внутренние. В свою очередь наружные (вход с улицы) подразделяются на временные и постоянные. Последние являются более распространенными, поскольку делаются из высокопрочных материалов, удобны в эксплуатации и долговечны.

Однако стоит помнить, что наружная лестница на мансарду – это излюбленный способ воров и злоумышленников проникнуть внутрь

Если вы живете в неохраняемом дачном поселке, то обратите внимание на внутренние модели. Это малогабаритные изделия из дерева или металла, которые бывают самых разных форм и размеров

Они отличаются компактностью, низкой ценой и возможностью самостоятельного изготовления.

Металлические и деревянные мансардные лестницы – это неотъемлемый атрибут любого загородного дома, в котором есть чердачное помещение. Из какого бы материала ни была изготовлена конструкция, она должна отвечать основным правилам безопасности, быть удобной в использовании и подходить к интерьеру гостиной (или иной комнаты размещения).

На сегодняшний день существуют пять типов лестниц, которые подойдут для обустройства мансардного помещения в загородном доме:

Одномаршевые – прямые конструкции без поворотов, отличный вариант для изготовления своими руками (чаще всего используют древесину или металл).

Двухмаршевые с площадкой – прямые или угловые, состоящие из двух маршей и специальной промежуточной площадки, отличаются удобством, безопасностью и большими габаритами.

Маршевые с забежными ступенями – лестницы, в которых вместо поворотной площадки используется особый тип ступеней, не подходят для самостоятельного изготовления.

Винтовые лестницы – мобильные, компактные, которые к тому же стоят недорого.

Складные или чердачные – наиболее бюджетный вариант для мансарды.

Особенности

У разных лестниц есть свои преимущества и недостатки. Но есть и общие признаки, которые характерны для всех.

Во-первых, лестница с широкой площадкой позволяет дополнительно увеличить используемое для жизни пространство. Это очень удобно, вне зависимости от того, большая в помещении живет семья или маленькая.

Если же выбрана небольшая лестница с узкими пролетами, то это, наоборот, позволяет сэкономить место. Именно поэтому владельцы небольших помещений предпочитают винтовые или подъемные модели.

Во-вторых, красивая лестница и должным образом оформленный вход в помещение, станут настоящим украшением частного дома. Широкие ступени и перила, украшенные коваными элементами или резьбой прекрасно дополнят соответствующий интерьер.

И, наконец, лестницы, ведущие на мансарду – это традиционный элемент, который со временем не устаревает. Как и много десятилетий назад, они используются для украшения домов даже с малой площадью.

Лестницы, ведущие на мансарду, как правило, бывают металлическими и деревянными. Первый вариант прекрасно подходит для изготовления наружных конструкций. Если покрыть поверхность металла дополнительными защитными средствами, то он со временем не потеряет привлекательности и не покроется слоем ржавчины.

Дерево чаще применяют при изготовлении лестниц, которые находятся внутри помещения. Древесина – это достаточно двоякий материал. С одной стороны деревянные лестницы можно построить самостоятельно, с другой – дерево недолговечно и легко воспламеняется. Влага обычно оказывает негативное влияние на подобное сырье.

Различие лестниц по месту установки

Попасть на верхний этаж можно по лестнице, установленной внутри помещения или снаружи. Чаще всего подобные конструкции, как на этом фото, устанавливают в доме. Во-первых, это удобно. Чтобы подняться наверх не нужно выходить в плохую погоду из дома. Во-вторых, внутренняя лестница требует меньшего ухода из-за отсутствия негативного воздействия дождя и снега. Единственный недостаток – занимает определенное полезное пространство.

Наружная лестница больше подходит для временного пользования до монтажа внутренней конструкции или постоянного на летний период. Вдобавок – это отличное приспособление для эвакуации с верхнего этажа при пожаре.
Внешний подъем на второй этаж в частном доме имеет свои преимущества:

Разграничение жилого пространства позволяет владельцу верхней комнаты подниматься к себе домой, не беспокоя проживающих людей нижнего этажа.
Внутри маленького дома лестница займет много полезной площади. Наружная конструкция станет лучшим вариантом обустройства подъема на верхний этаж.

Большой минус уличных лестниц заключается в опасности проникновения злоумышленников, что часто встречается с неохраняемыми дачами.

Имея достаток денежных средств и дом большой площади, некоторые хозяева устанавливают две лестницы. Одна снаружи, а другая внутри помещения.
