Водяной теплый пол: устройство, схемы, инструкция, видео

Оглавление

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

максимальная толщина матов составляет 3 мм;
наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
сетки обеспечивают проникновение материала для стяжки или клея для плитки.
Укладка при помощи матов имеет такие особенности:
перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

просчитайте его глубину так, чтобы это не мешало укладывать плитку;
располагайте канал на одинаковом расстоянии от кабельных витков;
канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки

Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

сделайте поворот и разрежьте сетку поперек;
разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Как правильно выбрать способ монтажа

Если вы строите новый объект, или задумали масштабный ремонт — однозначно воспользуйтесь первым способом. Это самый трудоемкий вариант, но он позволяет сконфигурировать систему «на века».

Второй вариант можно применить, если вы не хотите срывать старую стяжку (допустим, она в идеальном состоянии). Тогда придется немного пожертвовать высотой помещения: пол приподнимется на пару сантиметров.

Оба способа выполняются по принципу «уложил и забыл». То есть, возможности проверить либо обслужить нет.

В случае выхода из строя нагревателей, вам придется срывать стяжку и выполнять работы заново.

И, наконец, третий способ. С точки зрения выполнения работ он самый пустяковый: потребуется лишь монтаж системы питания и управления (не сложнее, чем установить выключатель для люстры). Однако надежность вызывает вопросы. Разложенный поверх стяжки теплый пол подвергается переменному механическому воздействию. Поэтому к самим элементам предъявляются повышенные требования (это сказывается на стоимости).

Зато есть возможность в любой момент проверить либо отремонтировать неисправный кусок. Для этого достаточно лишь снять линолеум либо разобрать ламинат.

Исходя из полученной информации, вы сможете разработать четкий план. После чего приступаем к расчету необходимых материалов

Правила выполнения расчетов

Перед тем как укладывать электрический теплый пол под плитку своими руками необходимо сделать правильные расчеты:

Если система будет использоваться как основное отопление, то для обогрева площади в 1 кв. м. необходим нагреватель мощностью 140-180 Вт.
Если теплый пол будет использоваться для дополнительного обогрева, то можно использовать нагреватель мощностью от 80 Вт.

В обоих случаях во внимание принимается качество теплоизоляции помещения.

Выбор нагревательных матов проходит по аналогичному принципу, также учитывается полезная площадь помещения и суммарная мощность. Для крепления термоматов к бетонной стяжке требуется дополнительное приобретение специальной монтажной ленты.

Укладка теплого пола

Как лучше укладывать электрический теплый пол, зависит от типа нагревательных элементов

Для любого теплого пола важно обеспечить, чтобы нагревательные элементы не касались теплоизоляции. Для этого их отделяют от нее арматурной сеткой

Укладка кабеля

Выбирается место расположения терморегулятора. Он крепится на высоте более 30 см от пола. Если устройство скрытого типа, в стене пробиваются штробы под него, а также под провода питания и датчика температуры. В местах с повышенной влажностью термостаты не устанавливаются. Их выносят в соседние помещения.

На основании крепится монтажная лента с интервалами 50-100 см и с отступом от стен на 30 см. На полу делается разметка с учетом отступов от мебели. От стен расстояние составляет 10 см, а от труб и радиаторов – 15 см. Затем нагревательный кабель соединяется с силовым с помощью муфты, а после – крепится на монтажную ленту.

Кабель питания выводится через подготовленную в стене канавку к терморегулятору, а нагревательный –укладывается согласно схеме. При этом радиус в местах изгиба не должен быть меньше 5 см. Изгибы делаются плавными, без лишнего натяжения. Фиксация производится скобами или монтажной лентой. Не допускается соприкосновение или перекрещивание витков. Сближение не должно быть меньше 8 см. Все отступы строго соблюдаются согласно схеме, которая разрабатывается заранее.

Укладка кабельного теплого пола с отступами

Датчик температуры свободно помещается внутри гофротрубы вместе с подводящими проводами. Гофра на одном конце герметично закрывается заглушкой, чтобы внутрь не попал цементный раствор. Труба с термодатчиком располагается между витками кабеля на расстоянии от стены не менее 50 см и укладывается в подготовленную штробу, после чего провода подключаются к термостату.

Штробы заделываются раствором или шпаклевкой, а после застывания проверяется работоспособность системы теплого пола.

Укладка нагревательного мата

Нагревательные маты укладывать проще, поскольку кабель уже закреплен на сетчатой основе, которую следует только расстелить на основании. В местах поворота сетка аккуратно разрезается без нарушения целостности кабеля. В местах расположения препятствий сетка убирается, а кабель укладывается с соблюдением расстояния от соседних витков в пределах 6-8 см.

Разворот нагревательного мата при укладке

Важным преимуществом нагревательного мата является его малая толщина, что дает возможность заливать тонкую стяжку или укладывать нагревательные элементы в слой плиточного клея. Тогда толщина заливки составит всего 8-10 см, что позволит не занимать лишний объем помещения.

Укладка стержневого пола

Стержневые инфракрасные нагреватели внешне выглядят как веревочная лестница. Они содержат поперечные нагреватели и 2 продольных соединительных провода, по которым подается питание.

Стержневой рулон раскатывается по полу, начиная от терморегулятора. В местах разворота соединительный провод разрезается, после чего необходимо вновь соединить концы отрезком провода. Это снижает надежность теплого пола. Целесообразно подобрать рулоны подходящей длины. Тогда ничего резать не придется.

Стержневой теплый пол

После укладки в утеплителе вырезаются окна в шахматном порядке для лучшего сцепления стяжки с основанием. Все соединения необходимо тщательно изолировать.

Определим, подходит помещение или нет для укладки водяного тёплого пола

Водяные конструкции могут быть как основной системой отопления, так и дополнительной. Они рекомендованы чаще для индивидуального строительства. В многоэтажных домах такие полы устанавливаются редко, так как есть риск подтопления соседей снизу. Кроме того, сооружение тяжёлое и создаёт большую нагрузку на перекрытия.

Самым оптимальным решением считается установка водяной конструкции на этапе строительства здания. Хотя и в готовом доме, в процессе ремонта, обустроить такую систему подогрева полов вполне возможно, если помещение отвечает ряду требований:

достаточная высота потолков — ведь толщина «пирога» водяного пола достигает от 8 до 20 см;
соответствующий размер дверных проёмов — в высоту не меньше 210 см;
прочное бетонное основание — чтобы оно выдержало тяжесть цементно-песчаной стяжки, деревянные перекрытия могут не противостоять такой нагрузки;
ровный и чистый бетонный черновой пол — перепады более 5 мм противопоказаны, они могут ухудшить тепловую отдачу конструкции;
комната должна быть оштукатурена и вставлены окна;
уровень теплопотерь не больше 100 Вт/м2 — иначе потребуется сделать утепление.

Стяжка

Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:

Песок — 4 части.
Цемент — 1 часть.
Щебень — 5 часть.
Вода – 0,6 части.

Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.

Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца. Не допускается преждевременное включение системы.

Необходимая длина петли трубопровода при монтаже пола с подогревом

Несоответствие длины может привести к значительной разнице температур на разных участках пола.

Расчет длины петли производят исходя из температуры теплоносителя на выходе, которая не должна быть ниже первоначальной более, чем на 10 градусов С.

Если увеличить скорость воды с помощью насоса для исправления ситуации, то появится шум в системе, а энергозатраты увеличатся.

Двойной змеевик или спираль используют при большой длине, так как подающая и обратная петля укладываются рядом друг с другом, что обеспечит равномерное тепло пола.

В том случае, когда при монтаже невозможно использовать только одну петлю, прибегают к делению нескольких участков пола с отдельными петлями.

Это относится к большим нестандартным планировкам помещения. При таком раскладе форма укладки принимает вид квадрата или прямоугольника в соотношении сторон не более 1:2.

Как правильно стелить пленочный электрический пол

Описание технологии, как правильно стелить теплый пол:

Составления чертежа
Особенно это важно в тех случаях, когда оформляются помещения значительной площади. Нагревающей пленкой рекомендуется укладывать только открытые участки – под мебелью она не нужна
Кроме того, вес тяжелых предметов способен спровоцировать поломку системы. Распределение полос рекомендуется проводить в продольном направлении, что позволит снизить количество стыковых участков. Если в основании пола имеется электрическая проводка, от нее необходимо сделать отступ в 5 см. Другие источники нагрева (духовой шкаф, камин, радиатор и пр.) должны быть удалены от пленки на расстояние не менее 20 см.

Подготовка основания. С черновой поверхности нужно убрать всю грязь, устранить перепады и дефекты. Лучше всего это сделать с помощью выравнивающей смеси. Дальнейшие монтажные работы разрешается продолжать только после полного высыхания заливки. Для улучшения эффективности обогрева основание желательно оформить слоем теплоизоляции, проклеивая места стыков специальным скотчем.

Укладка пленки. Главная задача – правильно распределить ее по всей площади пола. Почти всегда для этого требуется разрезание пленки на отдельные фрагменты: эту операцию можно проводить только по специальным линиям, нанесенным на поверхность материала. Если разрезать пленку в каком-то другом месте, это причинит ей серьезные повреждения.

Фиксация. Уложив полосы материала согласно предварительно составленному чертежу, как стелить электрический теплый пол, их необходимо хорошо закрепить. Это можно сделать при помощи скотча, скоб или обычных гвоздей для мебели. Для крепежей по краям пленки имеются специальные прозрачные участки: делать это в других местах запрещается из-за угрозы повреждения нагревательного контура.

Подключение к сети. Закрепив обогревающие полосы, их необходимо подключить к электричеству. Для этого в комплект изделия входят специальные контактные зажимы. Они подключаются к системе особенным образом: каждый элемент вводится в промежуток между слоями пленки и коммутируется с медной проволокой. Прочная фиксация каждого зажима осуществляется с помощью люверса, который нужно расклепать специальным приспособлением

При его отсутствии для этих целей можно применить обычный молоток: действовать нужно очень осторожно, во избежание повреждений графитовых вставок. Далее контактные зажимы пассатижами коммутируются с медным проводом в защитной оболочке.

Выполняя монтаж самостоятельно, рекомендуется вооружиться некоторыми полезными советами, как правильно постелить теплый пол:

Отдельные части пленки должны быть разделены некоторым пространством. Наличие перехлестов недопустимо из-за перегревания материала. Обычно это заканчивается быстрым выходом системы из строя и повреждениями финишного покрытия.
Регулятор температуры во время эксплуатации пленочного пола не рекомендуется устанавливать выше +30 градусов. Если сверху пленки уложен линолеум, то оптимальной температурой в таком случае будет +25 градусов.
Монтировать термодатчики разрешается только после полного отключения электричества в доме. Подача напряжения разрешается по завершению монтажа и подключения прибора.
Приступая к тестированию ИК-пленки, рекомендуется провести внимательный осмотр всех участков коммутации контактов

Очень важно, чтобы защитная изоляция не была повреждена.
Оформляя нагревательной пленкой помещения большой площади, важно учитывать общую мощность контура. В случае, если этот параметр превышает 3,5 кВт, ее лучше оснастить отдельным силовым кабелем, во избежание перегрузок сети.
Из-за минимальной толщины пленки участки коммутации обычно слегка возвышаются над уровнем поверхности

Чтобы это не привело к ухудшению общего состояния напольного покрытия, утеплитель на этих участках нужно немного подрезать, выравнивая высоту.
Оптимальным местом установки термодатчика являются те участки под пленкой, где нет нагревательных элементов. Для фиксации этого прибора обычно используется скотч.
Тестирование системы разрешается проводить только после подключения ее к терморегулятору. После включения теплого пола необходимо проверить места соединения проводки. При обнаружении дефектов их нужно устранить. Признаком качественной работы теплого пола является равномерное распределение тепла по его поверхности.
После того, как теплый пол под линолеум правильно уложен, поверх пленки настилается пароизоляционный материал: его также фиксируют скотчем. Далее можно переходить к окончательному оформлению пола.

Виды нагрева

Сразу стоит сказать, что есть две цели подогрева пола: для комфорта или как основного источника тепла. В первом случае пол называют комфортным, во втором, собственно, теплым. Разницы в устройстве нет. Есть разница в «прицеле» расчетов. Сделать теплый пол и использовать как основной источник тепла — это одно. В данном случае тепловая мощность подогрева должна быть не ниже теплопотерь — только тогда будет тепло. Если же подогрев пола нужен только для того, чтобы ходить босиком было приятно, то важна температура поверхности, а не собственно тепловая мощность. Если ее будет недостаточно (тепловой мощности), будут работать другие источники тепла.

Сделать теплые полы прежде всего хочется для комфорта

Электрический или водяной: что лучше?

Теплый пол можно сделать с водяным или электрическим подогревом. Водяной сложнее и дороже на стадии устройства, зато более экономичен в эксплуатации. Его лучше планировать заранее — еще до строительства, либо на стадии капитального ремонта. Дело в том, что традиционное устройство предполагает укладку труб с теплоносителем в бетон или ЦПС. Минимальная толщина плиты — 5 см. То есть нагрузка на фундамент/перекрытие будет немалой и ее надо закладывать при расчетах фундамента. Для существующего дома делают перерасчет, чтобы определить, вынесут ли нагрузку перекрытия и фундамент.

С другой стороны, есть технология — теплый пол на деревянном основании — которая позволяет установить водяной подогрев и в жилом доме/квартире. Нагрузка на перекрытие совсем невелика, но расходы не меньше, а вот эффективность ниже. Зато не надо укреплять фундамент, что тоже совсем непросто и недешево.

Сначала выбираем тип подогрева

Электрический теплый пол проще в монтаже, но тепло обходится дороже. Пока электричество у нас не самый дешевый вид энергоносителей. Зато некоторые виды электрических греющих элементов для пола можно укладывать непосредственно под покрытие. В частности, под керамическую плитку — в слой плиточного клея или на подложку ламината.

Другое дело, что электричество в полу не всех радует. Осознавать, что под ногами электричество не слишком приятно, но в стенах мы с ним свыклись. Хотя есть комбинированные варианты (жидкостно-электрический подогрев), которые гоняют воду по трубам в полу, но греется она при этом при помощи электрического нагревателя. Это, кстати, выход для владельцев квартир.

Выбрать тип подогрева надо в первую очередь

Ведь в квартирах сделать водяной теплый пол можно только в том случае, если у вас отопление автономное/индивидуальное. Подключить к обычной системе длиннющую систему труб вам никто не даст. Они имеют слишком большое сопротивление, высокую степень отбора тепла. То есть те, кто за вами на стояке, будут получать холодную воду. Если вообще будут. Никто на это не пойдет. Исключение — новостройки, в которых под водяное отопление выведены отдельные стояки.

В общем, везде свои нюансы. Как правильно сделать теплый пол каждый решает для себя сам, учитывая плюсы и минусы обеих технологий.

Дополнительный или основной обогрев?

Если Вы планируете установку электрического теплого пола в доме или квартире, где уже есть система отопления, то нагрев будет дополнительным, и нужды в приобретении очень мощной системы нет.

Если же электрический теплый пол будет выполнять функцию основного источника обогрева, то он, скорее всего, будет монтироваться в достаточно толстую бетонную стяжку (от 5 см) и мощность нагревательного кабеля будет высокой. Но, как правило, такие системы используются чаще в производственных помещениях или отдельностоящих зданиях, которые не подключены к центральному отоплению.

Когда мы определились с назначением обогрева, переходим к выбору варианта укладки и расчетам. Если это дополнительный обогрев, то чаще всего используется нагревательная инфракрасная пленка или нагревательный мат; при основном обогреве предпочтительней выбрать нагревательный кабель.

При выборе необходимой мощности системы теплого пола можно отталкиваться от следующих параметров: спальня — 100-150 Вт на м², кухня и коридор — 150 Вт на м², балкон – 200 Вт на м², ванная комната — 150-180 Вт на м².

Крепежные элементы

Монтаж теплого пола осуществляется при помощи специальных крепежных элементов, так как необходимо в четкости соблюдать шаг и положение труб. Самым простым методом для этого является использование скоб. В таком случае все трубы крепятся так называемым якорным методом. Но вариант этот не самый выгодный, так как труба в любом случае прижимается к полу, а это ведет к потере части греющей поверхности. Теплоотдача в результате снижается, а это значит, что эффективность отопления становится более низкой.

Один из вариантов крепления труб – специальные плиты с выступами, в которые и укладывается труба.

Можно использовать специальные фиксирующие шины, которые называют еще крепежными планками, рейками. Такой метод дает возможность установки с четко заданным шагом, при этом греющая труба приподнимается над поверхностью пола на 2-5 мм, теплоотдача становится более высокой, система отапливает помещение намного лучше. Монтаж предполагает использование планок с длиной по 2 м, все фиксирующие элементы располагаются с шагом в 50 мм. На всех планках есть насечки, которые дают возможность при необходимости отрезать часть планки или наращивать ее.

Метод фиксации может быть различным, часто это специальный клеевой слой на планке, который просто приклеивает крепеж к поверхности утеплителя (подходит для фольгированного пенопласта). Если нет возможности планки приклеивать, то монтаж можно производить при помощи скоб П-образной формы. Такие скобы втыкаются под углом, создавая необходимую фиксацию. Для перекрытий можно использовать обычные дюбели, которые вкручиваются в основание, создавая надежный крепеж.

Водяные отопительные системы отличаются большим многообразием. Это не только традиционная конструкция, которая после монтажа заливается бетоном, но и другие варианты, среди которых выделяется система для маленьких комнат, представляющая собой уже готовые маты с трубами. Установка системы не столь сложная, но требует внимательности и соблюдения всех условий, так как при неправильном соединении трубы могут дать течь. Потери тепла могут быть большими или нагрев неравномерным. Если соблюдать несложные правила установки, то водяное отопление обеспечит комфорт и уют, прослужит долго.

Монтаж системы «теплый пол» от отопления

Многих домовладельцев интересует вопрос, как правильно сделать теплый пол от отопления. Для решения достаточно последовательно выполнить все мероприятия.

Если работы проводятся в старой квартире, то первым шагом должен быть демонтаж напольных покрытий. С деревянными полами чаще всего проблем не возникает, а вот с плиткой на кухне и в санузле придется повозиться некоторое время. В любом случае покрытие необходимо снять.

На следующем этапе выравнивают поверхность. Нормальное функционирование системы возможно лишь на ровном полу, при значительных перепадах высоты может наблюдаться застой теплоносителя. Если неровности небольшие, то можно нанести на поверхность слой цементного раствора. На ровном полу следует заделать имеющиеся ямки или трещины. Решить проблему также помогает крупнозернистый песок, нанесенный тонким слоем, его необходимо хорошо разровнять.

Продолжением работы является наклейка демпферной ленты по всему периметру комнаты. При этом одна часть должна крепиться к стене, а вторая – к полу. На гладкие поверхности ленту приклеивают, к шершавой прибивают дюбелями. Демпферная лента защитит стяжку теплого пола от растрескивания в случае температурного расширения.

Самым ответственным моментом при монтаже теплого пола от центрального отопления своими руками считается утепление поверхности. Самым популярным теплоизоляционным материалом в этом случае можно назвать фольгированный вспененный полиэтилен или экструдированный пенополистирол. Для облегчения монтажного процесса некоторые виды утеплителя оснащены специальными направляющими, но в этом случае в качестве нагревательного элемента используется только металлопластиковая труба.

Теплоизоляционный материал нужно укладывать плотно, чтобы не образовывались мостики холода, способствующие потерям тепла. Поэтому места стыков плит или рулонов утеплителя проклеивают металлизированным скотчем.

Поверх теплоизоляции укладывают специальные решетки с ячейками, к ним с помощью пластиковых хомутов или вязальной проволоки будут прикрепляться трубы. в процессе укладки придерживаются определенного шага между двумя соседними трубами в контуре. Причем это значение зависит от климата в регионе и требований к температуре в помещении:

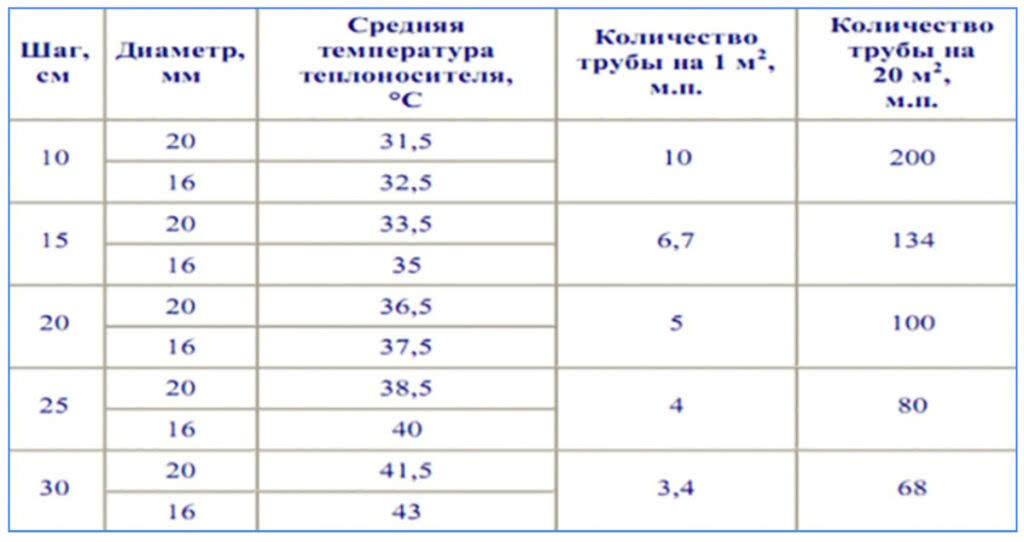

В южных регионах расстояние между трубами рекомендуется делать около 0,3 метра.
В средней полосе России достаточно расположить витки с шагом 0,15 метра.
В помещениях, где требуется высокая температура воздуха, укладывают трубы на расстоянии 0,15 метра.
В центральной части помещения можно выдерживать промежуток 0,2 метра.
Под мебелью трубы стараются не укладывать, но при необходимости шаг укладки может составлять 0,3 метра.
Участки комнаты возле наружных плохо утепленных стен, около дверных и оконных проемов требует более частой укладки труб, в этом случае шаг может составлять 0,1 метра.

Концы уложенных труб выводят к коллекторному узлу, подключают к соответствующим патрубкам и фиксируют с помощью специальных хомутов. Систему заполняют водой и оставляют на некоторое время. Чтобы испытание теплых полов от парового отопления было более эффективным, а все дефекты стали явными, необходимо подать теплоноситель под высоким давлением и с температурой около 50 градусов. При отсутствии проблемных участков можно заливать чистовую бетонную стяжку.

Работы на данном этапе проводятся при заполненном контуре. В первую очередь выставляют маячки, на высоте 5-6 см от труб, именно такой слой бетона должен быть поверх нагревательного элемента водяного теплого пола. Далее приступают к заливке бетонного раствора. Лучше всего для этой цели использовать состав марки М200 с мелкозернистым наполнителем. Залитую стяжку выравнивают с помощью правила. Вся конструкция должна простоять не меньше 4 недель, чтобы бетон набрал требуемую прочность. По истечении этого времени укладывают финишное напольное покрытие и готовят комнату к эксплуатации.

Укладка пола

Самостоятельно смонтировать водяной теплый пол в состоянии любой человек, умеющий обращаться с гаечными ключами, дрелью, молотком и ножовкой. Самый сложный момент монтажа – это расчеты системы и выбор конфигурации укладки труб с водой. А непосредственно монтажные работы не должны вызвать проблем.

Монтаж утеплителя

Плиты ЭППС укладываются встык без прорех в швах. Бетон между них пройти при заливке не должен ни в коем случае. Если это произойдет, то образуются акустические и температурные мостики. Для выравнивания плит по горизонтали можно воспользоваться мелким песком, который подсыпается снизу.

Расстилать поверх утеплителя под теплый водяной пол фольгу или фольгированную пленку не стоит. Тонкий алюминий моментально будет съеден бетоном, так как цементный раствор отличается высокой щелочностью. Слой с фольгой актуален только при укладке водяного ТП по сухой технологии с настиланием сверху гипсоволокнистых и древесных плит.

Чтобы упростить себе монтаж, вместо обычных ЭППС можно взять специальные пенополистирольные плиты под «трубный теплый пол». Они сверху имеют пупырышки-выступы с шагом в 50 мм, между которых и укладываются трубы с прочной фиксацией на месте.

Укладка пола на пенолистирольную основу

Монтаж труб

Контур из трубы формируется из расчета – один на 15–30 м2 комнаты. По максимуму допускается закладывать его на 40 м2. Если помещение большое по площади, то придется в нем сделать несколько отдельных контуров. Причем в каждом из них трубопровод с теплоносителем в длину не должен превышать 100 м.

Соединять металлопластиковые трубные изделия с помощью фитингов или спайки в теплом водяном полу нельзя. В стяжке каждый контур должен состоять из непрерывной трубы, два конца которой подключаются к коллектору.

Фиксация трубопровода на утеплителе осуществляется при помощи имеющихся пупырышек-выступов либо за счет крепления его к армирующей сетке с шагом 0,5–1 м. Во втором случае применяются крепежная проволока либо хомуты. От внутренней перегородки труба должна отстоять минимум на 30 см, а от внешней стены – на 50 см.

Укладка пола на деревянную основу

Монтаж армирующей сетки

При устройстве теплого пола обычно применяется армирующая сетка из металлического прутка сечением 3–6 мм. Она не только усиливает прочность стяжки, но и упрощает раскладку труб. Каждая ее квадратная ячейка – это от 100 до 300 мм. После ее выкладки на основании получается ровная решетка, расстояние на которой можно легко определить без рулетки.

Укладывать армирующую сетку для стяжки следует поверх труб, чтобы арматура оказалась внутри бетона. Если положить ее непосредственно на утеплитель под трубопровод, то толку от такого армирования будет ноль.

Стяжка на теплый пол

Испытание системы

После монтажа труб водяные теплые полы подлежат обязательной промывке и проверке на протечки. Делается это с помощью опрессовочного насоса и до заливки бетонного раствора. Причем здесь разрешается использовать воду без подогрева до рабочих температур. Главное – выявить места, где возможно протекает теплоноситель. Если все нормально, то остается уложить вдоль стен демпферную ленту и можно заливать стяжку.
