Расчет ленточного фундамента для частного дома
Глубина заложения. Подошву заглубленного ленточного фундамента чаще всего располагают на глубине околов 200 мм ниже промерзания грунта; при наличии подвала нижний край стен должен находиться на 200-300 мм ниже уровня подвала.
Что касается мелкозаглубленных ленточных фундаментов, то минимальная глубина их заложения варьирует в зависимости от нормативной глубины промерзания грунта.
Для Московской области оптимальной глубиной для мелкозаглубленного фундамента будет предел 0,75 — 1 м.
Высоту надземной части фундамента рекомендуют принимать равной его ширине, умноженной на 4. Нежелательно, чтобы надземная часть была по высоте больше подземной.
Ширина ленты фундамента – важнейшая характеристика, требующая инженерного расчета и зависящая от несущей способности грунта. За счет ширины фундамента регулируется распределение удельной нагрузки здания на грунт. По нормативам она должна составлять не более 70% от несущей способности (расчетного сопротивления) подлежащего грунта на единицу его площади.
Для расчета ширины определяется суммарная нагрузка (вес здания в килограммах), это значение делится на длину фундамента (в сантиметрах) и несущую способность грунта (в кг/см2). Ориентировочные значения расчетного сопротивления разных типов грунта можно узнать из СНиП 2.02.01-83 (СП 22.13330.2010) «Основания зданий и сооружений».
Дом на ленточном фундаменте
Общий вес здания складывается из веса всей постройки и ее обстановки плюс снеговая и ветровая нагрузка.
При подсчете «мертвого» веса здания суммируется вес следующих его элементов: наружных стен и внутренних перегородок вместе с отделкой и утеплителем, перекрытий со стяжкой (если она есть), теплоизоляцией и напольным покрытием, фронтонов, стропильной системы, кровельного пирога. Окна и двери обычно не учитываются. Понятно, что для такого расчета необходимо иметь уже готовый проект дома и расчет требуемого количества строительных и отделочных материалов.
Для определения веса обстановки дома можно воспользоваться расчетным значением полезной нагрузки на перекрытия жилого дома из СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия» – это 195 кг/м2. Данные по снеговой и ветровой нагрузке для каждого региона приведены в этом же документе, при этом в расчет фундамента закладывается 30% от значения ветровой нагрузки по СНиП.
Эти цифры суммируются и умножаются на коэффициент запаса прочности, равный 1,3.
Важно помнить, что фундамент по ширине не может быть меньше опирающейся на него стены.
На практике минимальная ширина фундамента одноэтажного дома с мансардой на грунтах с хорошей несущей способностью составляет около 30 см; для двухэтажного коттеджа минимальная допустимая ширина начинается с 50 см, а для просторного загородного дома высотой 2-3 этажа – с 65 см.
Ленточный фундамент
Принцип расчета
Прежде чем начать возводить фундамент, необходимо провести расчет его основных параметров. При проектировании наиболее распространенного ленточного основания проводится определение следующих параметров: глубина залегания фундамента, ширина ленты и высота надземного ростверка. Кроме того, следует провести проверочный расчет на деформации в соответствии со СНиП 2.02.01-83. При проведении расчетов учитываются следующие факторы: тип грунта, уровень грунтовых вод, глубина промерзания почвы, нагрузка на опору, перепад высот на месте строительства.
На первом этапе проектирования обязательно проводится анализ почвенных характеристик, и, прежде всего, определяется тип почвы. Основные почвенные характеристики можно определить самостоятельно. Для этого выкапывается небольшая яма на глубину фундаментного заглубления, и извлекаются образцы грунта. Почва увлажняется и скатывается цилиндром длиной 14-16 см и диаметром 10 мм. Затем, делается попытка сворачивания из образца кольца — если цилиндр при закручивании разрывается, то грунт — суглинок; если сохраняет форму, то — глинистая почва. Супесь вообще не формируется таким образом, а разваливается.
Пористость почвы определяется следующим образом. Из грунта вырезается куб со стороной 10 см и взвешивается — определяется объемная масса (М1). Потом, куб раздавливается, уплотняется и снова взвешивается — масса сжатого грунта (М2). Коэффициент пористости рассчитывается из формулы Е = 1 — М1/М2, где М1, М2 выражаются в кг/см³.
Средние значения этого параметра сводятся в таблицы по регионам. Например, в районе Москвы суглинки промерзают на 1,35 м, средний и крупный песчаник — на 1,76 м; в Ростове — 0,8 м и 0,88 м, соответственно; а в Тюмени — 1,8 и 1,98 м.
Глубина промерзания грунтов
Чтобы примерно определить до какого уровня промерзают грунты в вашем регионе, достаточно взглянуть на расположенную ниже карту.
По этой карте можно примерно определить уровень промерзания грунтов в регионе (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)
Но это — усредненные данные, так что для конкретной точки определить значение можно с очень большой погрешностью. Для пытливых умов приведем методику расчета глубины промерзания грунта в любой местности. Вам нужно будет знать только средние температуры за зимние месяцы (те, в которых среднемесячная температура имеет отрицательные значения). Можете посчитать сами, формула и пример расчета выложены ниже.
Формула расчета глубины промерзания
Dfn — глубина промерзания в данном регионе,
Do — коэффициент, учитывающий типы грунта:
- для крупнообломочных грунтов он равен 0,34;
- для песков с хорошей несущей способностью 0,3;
- для сыпучих песков 0,28;
- для глин и суглинков он равен 0,23;
Mt — сумма среднемесячных отрицательных температур за зиму в вашем районе. Находите статистику службы метрологии по вашему региону. Выбираете месяца, в которых среднемесячная температура ниже нуля, складываете их, находите квадратный корень (есть функция на любом калькуляторе). Результат подставляете в формулу.
Например, собираемся строиться на глине. Средние зимние температуры в регионе: -2°C, -12°C, -15°C, -10C, -4°C.
Расчет промерзания грунта будет таким:
- Mt=2+12+15+10+4=43, находим квадратный корень из 43, он равен 6,6;
- Dfn= 0,23*6,6= 1,52 м.
Получили, что расчетная глубина промерзания по заданным параметрам: 1,52 м. Это еще не все, учесть нужно будет ли отопление, и, если будет, какие температуры будут поддерживаться в нем.
Если здание неотапливаемое (баня, дача, стройка будет идти несколько лет), применяют повышающий коэффициент 1,1, который создаст запас прочности. В этом случае глубина заложения фундамента 1,52 м * 1,1 = 1,7 м.
Если здание будет отапливаться, грунт тоже будет получать порцию своего тепла и промерзать будет меньше. Потому при наличии отопления коэффициенты понижающие. Их можно взять из таблицы.

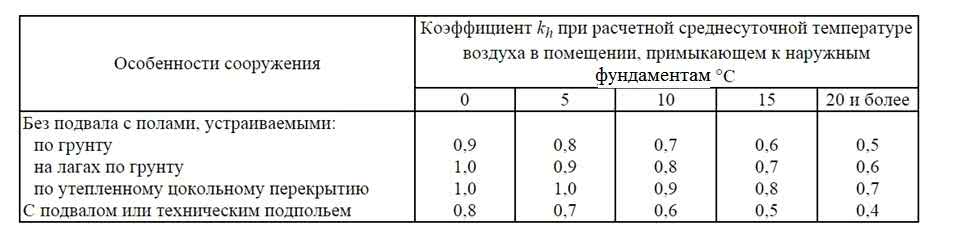

Коэффициенты, учитывающие наличие отопления в здании. Получается, чем теплее в доме, тем на меньшую глубину нужно заглублять фундамент (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)
Итак, если в помещениях будет постоянно поддерживаться температура выше +20°С, полы с утеплением, то глубина заложения фундамента будет 1,52 м * 0,7 = 1,064 м. Это уже меньшие затраты, чем углубляться на 1,52 м.
В таблицах и на картах приведен средний уровень за последние 10 лет. Вообще, наверное, в расчетах стоит использовать данные за самую холодную зиму, которая была за последние 10 лет. Аномально холодные и бесснежные зимы бывают примерно с такой периодичностью. И при расчетах желательно ориентироваться на них. Ведь вас мало успокоит, если отстояв 9 лет, на 10-й ваш фундамент даст трещину из-за слишком холодной зимы.
